Una volta creata una punta Vision, selezionare Modifica nella finestra di dialogo Utility tastatore per modificare i dati del tastatore per la punta selezionata. Vengono forniti valori predefiniti in base al tastatore definito. Viene visualizzata la finestra di dialogo Modifica dati tastatore.

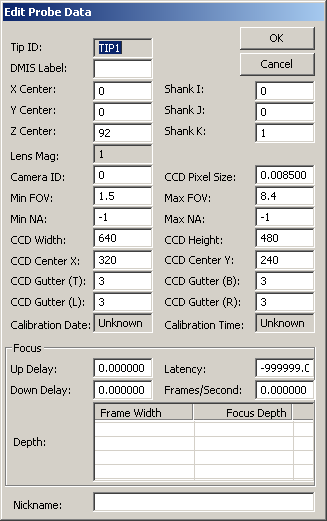

Finestra di dialogo Modifica dati tastatore per le punte Vision
È possibile modificare o visualizzare i seguenti valori per la punta Vision come necessario, in base al tastatore Vision definito:
ID punta: Visualizza l'ID della punta per i dati del tastatore presentato
Etichetta DMIS: Questa casella visualizza l’etichetta DMIS. Quando si importano file DMIS, PC-DMIS usa questo valore per identificare le istruzioni SNSDEF nel file DMIS importato.
Centro XYZ: Il centro del punto focale della videocamera. Per aggiornarlo, utilizzare "Calibra offset tastatore", in modo che la videocamera e il tastatore a contatto si trovino nello stesso sistema di riferimento.
Calibro IJK: Questi tre valori forniscono il vettore ottico per la direzione a cui puntano le lenti ottiche.
Ingrandimento lente: Visualizza l'ingrandimento delle lenti del tastatore definito.
ID videocamera: Consente di fornire un ID per la videocamera che si sta utilizzando. Per il supporto doppia videocamera, un numero intero indica se questa punta riceve l'immagine dall'input della videocamera del digitalizzatore video 0 o 1.
Dimensione pixel CCD: La dimensione pixel con cui vengono valutati i dati immagine. Valori bassi indicano una maggiore risoluzione per la cattura dell'immagine.
FOV min: questo valore consente di regolare il valore minimo consentito per il campo visivo.
FOV max: Questo valore consente di regolare il valore massimo consentito per il campo visivo.
NA min: Questo valore consente di fornire il valore numerico dell'apertura minima consentita.
NA max: Questo valore consente di fornire il valore numerico dell'apertura massima consentita.
Il valore numerico dell'apertura di solito viene stampato su lenti di obbiettivi di microscopi e utilizzato dal software per valutare gli intervalli di messa a fuoco appropriati. Il valore non definito è -1.
Larghezza CCD: Fornisce la larghezza del video del dispositivo ottico.
Lunghezza CCD: Fornisce la lunghezza del video del dispositivo ottico.
X Centro CCD: Fornisce il centro ottico lungo l'asse X per il video.
Y Centro CCD: Fornisce il centro ottico lungo l'asse Y per il video.
Larghezza CDD, Altezza e Centro XY vengono usati e aggiornati quando si calibra il centro ottico del tastatore Vision. Vedere "Calibrazione del centro ottico".
Margine interno CCD (TBLR): questi valori forniscono il numero di righe superiori (T) e inferiori (B) e delle colonne sinistra (L) e destra (R) (in pixel) intorno al bordo dell'immagine della videocamera da evitare durante la calibrazione e la misurazione. Alcune videocamere riportano “senza pixel” in questa zona.
Data calibrazione: Visualizza la data in cui la punta Vision è stata calibrata.
Ora calibrazione: Visualizza l'ora in cui la punta Vision è stata calibrata.
Area focale
Ritardo superiore: Ritardo approssimativo in secondi per l'inizio e la stabilizzazione del movimento di messa a fuoco quando il movimento di messa a fuoco è positivo o superiore.
Latenza: tempo medio in secondi tra la registrazione dei dati relativi alla posizione del piano di lavoro e all'immagine video.
Ritardo inferiore: ritardo approssimativo in secondi per l'inizio e la stabilizzazione del movimento di focalizzazione quando il movimento di focalizzazione è negativo o inferiore.
Fotogrammi/Secondo: fotogrammi misurati al secondo durante la messa a fuoco.
Quota: tabella della dimensione X del campo di visione e della quota corrispondente del fattore campo.
Nickname: nome definito dall'utente assegnato alla punta.
