Questo processo di calibrazione permette di determinare lo scostamento del tastatore Vision. PC-DMIS Vision permette anche di calibrare configurazioni multi-sensore con diversi tipi di punte dei tastatori. Ad esempio, un tastatore Vision e un tastatore a contatto vengono misurati rispetto a uno stesso tipo di utensile o di utensili per stabilire un contesto comune di riferimento dello scostamento. I valori calibrati dello scostamento di ogni punta sono confrontati tra loro rispetto a un utensile comune, come uno strumento di misura ad anello o a sfera. Per ulteriori informazioni, vedere l'argomento "Relazioni tra punte e utensili".
La calibrazione dei tipi di punte (sia esse di un tastatore a contatto o di un misto di contatto, Vision e laser) rispetto a un utensile o uno standard comune permette di usare le misure prese con una punta insieme ad altre prese con una punta diversa.
Quando usare la calibrazione dello scostamento del tastatore
Usare la calibrazione del tastatore quando:
si hanno più tastatori nel sistema di misurazione
si ha un tastatore video con diversi ingrandimenti (come obiettivi 1X e 2X o doppie videocamere virtuali)
Non importa il tipo di tastatore che viene calibrato per primo. Tuttavia, su un CMM, di solito viene calibrato prima il tastatore a contatto e su una macchina Vision Multi Sensor viene calibrato prima il tastatore ottico. Durante la calibrazione del secondo tastatore si dovrà rispondere No alla domanda, 'L'utensile di calibrazione è stato spostato o è cambiato il punto di zero della macchina?.
Una volta nota la posizione dell'utensile sul piano di lavoro e calibrato lo scostamento della punta del tastatore nella finestra di dialogo Utility tastatore, è possibile aggiungere alla routine di misurazione un passo di calibrazione automatica del tastatore attivo per eseguire la calibrazione dello scostamento del tastatore come parte della routine stessa. Come nel caso dei tastatori a contatto, l'esecuzione della calibrazione automatica di un tastatore Vision si basa su un insieme di parametri specificato.
Per ulteriori informazioni sui tastatori Vision, vedere gli argomenti "Una nota sulle definizioni dei tastatori" e "Considerazioni sui tastatori Vision".
La calibrazione dello scostamento delle punte del tastatore è stata ampliata per calibrare gli scostamenti dei tastatori a contatto e dei tastatori Vision usando un utensile a sfera o ad anello. L'uso segue le regole generali della calibrazione del diametro e dello scostamento delle punte dei tastatori.
Prima di iniziare la calibrazione del tastatore Vision, accertarsi di calibrare il centro ottico (nel caso di un meccanismo di zoom), il campo di vista, e l'illuminazione del tastatore Vision. In questo esempio, per la misura viene usato un utensile ad anello.
Calibrazione dello scostamento del tastatore Vision
Nella finestra di dialogo Opzioni di impostazione non c'è una scheda per i sensori CWS. Per i dettagli sulla calibrazione dello scostamento dei tastatori con sensori CWs vedere il "Passo 4: Calibrare il tastatore laser"nella documentazione di PC-DMIS Laser.
Individuare un punto di misura Z sulla superficie dell'anello. La posizione di questo punto è definita nelle coordinate della macchina ed è relativa al centro della parte superiore del foro dello strumento di misura ad anello. Questo è possibile mediante la "Casella degli strumenti del tastatore: scheda Mirino". Questi valori vengono usati quando su aggiunge un tastatore ad anello.
Selezionare Calibrazione scostamento tastatore nell'elenco a discesa della finestra di dialogo Calibrazione del tastatore.
Selezionare l'utensile desiderato nell'elenco Elenco utensili disponibili o fare clic su Aggiungi per definire un nuovo utensile.
In questo esempio è possibile specificare un utensile ad anello da 20 mm con i seguenti valori:
ID utensile: anello da 20 mm
Tipo utensile: ANELLO
Diametro: 20
Scostamento X punto Z: 15
Scostamento Y punto Z: 0
Scostamento Z punto Z: 0
Quota finale di riferimento: 1 (per far spazio allo smusso nel foro dell'anello)
Quota finale di riferimento: 14
Scostamento del fuoco: -0.5 (fornisce la distanza su Z tra la superficie superiore e l'altezza del fuoco nel cerchio all'interno del foro)

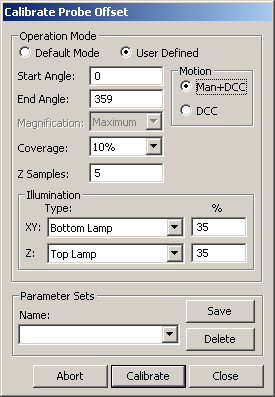

Fare clic su Calibra per aprire la finestra di dialogo Calibrazione scostamento del tastatore.
Impostare come necessario i seguenti parametri.
Modalità di funzionamento - Modalità predefinita usa i valori predefiniti. Definita dall'utente permette di modificare i valori.
Movimento - La modalità Man+DCC richiede di acquisire manualmente tre punti all'inizio della sequenza, che si indichi o meno che la posizione dell'utensile è cambiata. I punti restanti saranno acquisiti automaticamente. La modalità DCC acquisisce tutti i punti automaticamente a meno che non si indichi che l'utensile è stato spostato.
Angolo iniziale - È l'angolo, espresso in gradi, in un sistema di coordinate cartesiane come visualizzato guardando verso il basso (o verso –Z). Un angolo iniziale nullo sarà allineato all'asse +X. Un angolo iniziale di 90° sarà allineato all'asse +Y. Il valore predefinito è 0.
Angolo finale - È l'angolo in gradi in un sistema di coordinate cartesiane visto guardando verso il basso (o verso Z-). Un angolo finale nullo sarà allineato all'asse +X. Un angolo finale di 90° sarà allineato all'asse +Y. Il valore predefinito è 359.
Gli angoli iniziale e finale specificati qui sono diversi da quelli usati dal tastatore a contatto e a sfera, che sono relativi all'angolo tra l'equatore e il polo della sfera.
Ingrandimento - Questo parametro permette di impostare l'ingrandimento su 'Massimo' o usare l'ingrandimento <Corrente>. Per ottenere la massima precisione nella calibrazione dello scostamento del tastatore Vision, si dovrebbe usare l'ingrandimento 'Massimo'. 'Massimo' è l'impostazione predefinita.
Copertura - Questa percentuale definisce la parte della zona che sarà inclusa nella misura. Il valore predefinito è 10%.
Nel loro complesso, l'angolo iniziale, l'angolo finale e la percentuale di copertura definiscono posizione e misura dei bersagli della misura Vision intorno al cerchio. Per cerchi grandi e notevoli ingrandimenti ottici, è possibile ottenere un significativo aumento della velocità riducendo la percentuale di copertura. Vedere l'argomento " Esempi di bersagli circolari Vision per calibrare i parametri dello scostamento dei tastatori".
Campioni Z - È il numero di campioni Z che saranno acquisiti per calcolare la posizione Z. Il valore predefinito è 5.
Illuminazione XY - Questo parametro indica quale sorgente di luce usare per le misure XY. Normalmente, per il bordo del foro degli strumenti di misura ad anello si usa l'illuminazione inferiore o sotto il piano di lavoro. È possibile anche impostare questo parametro su <Attuale> per usare le impostazioni di illuminazione esistenti.
Illuminazione XY - Questo parametro indica quale sorgente di luce usare per le misure XY. Normalmente, per la superficie di uno strumento di misura ad anello si usa la parte superiore dell'anello. È possibile anche impostare questo parametro su <Attuale> per usare le impostazioni di illuminazione esistenti.
Il valore <Attuale> per una delle impostazioni di illuminazione implica che le lampade possano trovarsi dentro o fuori l'anello di illuminazione.
Se si trovano delle impostazioni di illuminazione che vanno bene per la calibrazione, creare una configurazione di illuminazione, in modo da poter richiamare rapidamente tali impostazioni.
Insiemi di parametri - Questa opzione permette di creare, usare e salvare insiemi salvati di parametri del tastatore Vision. Queste informazioni sono memorizzate come parte del file del tastatore e comprendono le impostazioni del tastatore Vision. Questo insieme di parametri può essere recuperato per le calibrazioni successive, inclusa la funzione di calibrazione automatica della routine di misurazione.
Per creare insiemi di parametri personalizzati, procedere come segue.
Modificare i parametri desiderati nella finestra di dialogo Calibrazione scostamento tastatore.
Nel riquadro Insiemi di parametri, immettere un nome per il nuovo insieme di parametri nella casella Nome e fare clic su Salva. PC-DMIS visualizza un messaggio in cui informa che il nuovo insieme di parametri è stato creato. Per eliminare un insieme di parametri salvato, selezionarlo e fare clic su Elimina.

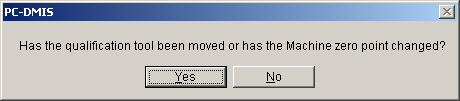

Fare clic su Calibra. Un messaggio chiede se l'utensile di calibrazione è stato spostato o se è stato modificato il punto di zero della macchina:
Se PC-DMIS non ha misurato la posizione attuale dell'utensile sul piano di lavoro, selezionare Sì.
Se l'utensile è stato già misurato con un diverso tipo di tastatore, selezionare No.

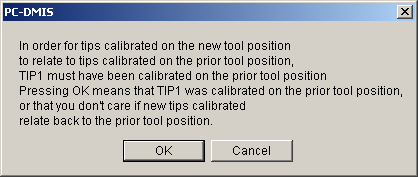

Fare clic su OK in risposta alla comunicazione che la punta deve essere calibrata.
Se il tastatore è stato spostato o è stata selezionata l'opzione Man+DCC, acquisire manualmente con il reticolo tre punti equidistanti lungo la parte superiore del cerchio del foro di riferimento. Se necessario, regolare la posizione del piano di lavoro, incluso in fuoco. Il resto della sequenza di calibrazione verrà eseguito automaticamente. Metterà fuoco il bordo superiore del foro, ne verrà misurato il cerchio, passerà alla distanza del fuoco su Z rispetto al foro e verranno eseguite le misure della messa a fuoco della posizione Z. I dati dello scostamento della punta del tastatore saranno aggiornati in base a quelli ricavati dalla misura con l'utensile ad anello. Se si conferma che i tastatori sono stati spostati, questa misura determina la posizione XYZ dell'utensile sul piano di lavoro.
