Per creare un punto bordo Vision:
Per le macchine che supportano il movimento DCC, selezionare Modalità DCC
se si desidera creare e misurare punti di bordo in modalità DCC.
Selezionare Punto di bordo automatico
nella barra degli strumenti Elemento automatico. Si potrà anche selezionare la voce del menu Inserisci | Elemento | Automatico | Punto | Punto di bordo. Verrà visualizzata la finestra di dialogo Elemento automatico (punto di bordo).

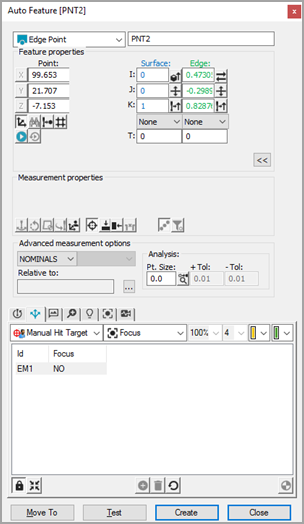

Finestra di dialogo Elemento automatico punto di bordo Vision
Una volta aperta la finestra di dialogo Elemento automatico, selezionare un punto di bordo procedendo in uno dei due seguenti modi.
Metodo di selezione CAD - Nella scheda CAD, fare clic una volta accanto al bordo sulla superficie CAD per determinare la posizione del punto.
Metodo di selezione dei bersagli - Nella scheda Vision, fare clic una volta accanto al bordo della superficie per determinare la posizione del punto. Regolare l'illuminazione e l'ingrandimento come si preferisce nella casella degli strumenti del tastatore.
Fare clic quanto più vicino possibile all'elemento CAD per assicurarsi che PC-DMIS non scelga un elemento non corretto.
PC-DMIS Vision inserisce automaticamente i dati nominali del punto nella finestra di dialogo Elemento automatico. I bersagli del punto di bordo saranno visualizzati automaticamente.
Regolare le informazioni nominali nella finestra di dialogo Elemento automatico in modo che corrispondano ai valori teorici del punto. Modificare anche come necessario i valori della casella degli strumenti del tastatore. Fare doppio clic sulle voci intestazioni delle colonne per apportare le modifiche necessarie.
Ad esempio, se si fa doppio clic sulla voce Nessuna nella colonna Tipo Min/Max, è possibile selezionare Nessuna, Min, Max o Media.
Per i dettagli sulle opzioni disponibili nella Casella degli strumenti del tastatore, vedere l'argomento "Uso della casella degli strumenti del tastatore in PC-DMIS Vision".
Fare clic su Test per eseguire il test della misurazione del punto.
Fare clic su Crea nella finestra di dialogo Elemento automatico per aggiungere il punto di bordo alla routine di misurazione.
Salvare la routine di misurazione per future esecuzioni. Vedere "Una nota sull'esecuzione di una routine di misurazione Vision".
