Per creare un'ellisse Vision:
Per le macchine che supportano il movimento DCC, selezionare Modalità DCC
se si desidera creare e misurare le ellissi in modalità DCC.
Selezionare Ellisse automatica
nella barra degli strumenti Elemento automatico. Si potrà anche selezionare la voce del menu Inserisci | Elemento | Automatico | ellisse. Verrà visualizzata la finestra di dialogo Elemento automatico (ellisse).

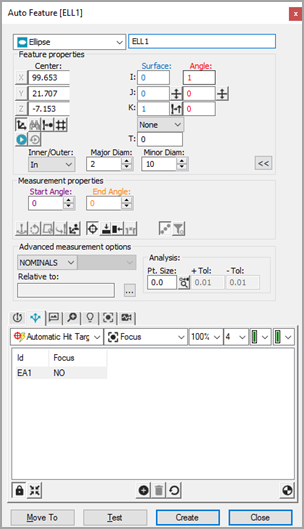

Finestra di dialogo Elemento automatico ellisse Vision
Una volta aperta la finestra di dialogo Elemento automatico, selezionare un'ellisse procedendo in uno dei due seguenti modi.
Metodo di selezione CAD - Dalla scheda CAD, fare clic una volta accanto al bordo dell'ellisse sulla superficie CAD per determinare la posizione dell'ellisse.
Metodo di selezione dei bersagli - Nella scheda Vision, fare clic per aggiungere cinque punti intorno all'ellisse oppure fare doppio clic per aggiungere automaticamente cinque punti a uguale distanza l'uno dall'altro intorno all'ellisse visibile. Questo determina la posizione dell'ellisse. Regolare l'illuminazione e l'ingrandimento come si preferisce.
Fare clic quanto più vicino possibile all'elemento CAD per assicurarsi che PC-DMIS non scelga un elemento non corretto.
PC-DMIS Vision inserisce automaticamente i dati nominali dell'ellisse nella finestra di dialogo Elemento automatico. I bersagli dell'ellisse saranno visualizzati automaticamente.
Regolare le informazioni nominali nella finestra di dialogo Elemento automatico in modo che corrispondano ai valori teorici dell'ellisse. Modificare anche come necessario i valori della casella degli strumenti del tastatore.
Fare clic su Test per eseguire il test della misurazione dell'ellisse.
Fare clic su Crea nella finestra di dialogo Elemento automatico per aggiungere l'ellisse alla routine di misurazione.
Salvare la routine di misurazione per future esecuzioni. Vedere "Una nota sull'esecuzione di una routine di misurazione Vision".
