Asola aperta Vision

Per creare un'asola aperta Vision:

1. Per le macchine che supportano il movimento DCC, selezionare Modalità DCC se si desidera creare e misurare asole aperte in modalità DCC.

2. Selezionare Asola aperta automatica nella barra degli strumenti Elemento automatico. Si potrà anche selezionare la voce del menu Inserisci | Elemento | Automatico | Asola aperta. Verrà visualizzata la finestra di dialogo Elemento automatico (asola aperta).

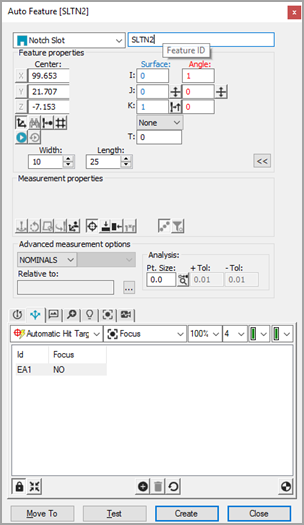

Finestra di dialogo Elemento automatico asola tacca Vision

3. Una volta aperta la finestra di dialogo Elemento automatico, selezionare un'asola aperta procedendo in uno dei due seguenti modi.

• Metodo di selezione CAD - Dalla scheda Vision, fare clic una volta accanto al bordo dell'asola tacca sulla superficie CAD per determinare la posizione dell'asola aperta.

• Metodo di selezione dei bersagli - Nella Vision, fare clic su cinque punti nel modo seguente: due punti (1 e 2) sul bordo opposto all'apertura; due punti (3 e 4) su ciascun lato parallelo dell'asola; un punto (5) sul bordo appena fuori dall'asola. Questo determina la posizione dell'asola aperta. Regolare l'illuminazione e l'ingrandimento come si preferisce.

4. PC-DMIS Vision inserisce automaticamente i dati nominali dell'asola aperta nella finestra di dialogo Elemento automatico. I bersagli dell'asola aperta saranno visualizzati automaticamente.

5. Regolare le informazioni nominali nella finestra di dialogo Elemento automatico in modo che corrispondano ai valori teorici dell'asola aperta. Modificare anche come necessario i valori della casella degli strumenti del tastatore.

6. Fare clic su Test per eseguire il test della misurazione dell'asola aperta.

7. Fare clic su Crea nella finestra di dialogo Elemento automatico per aggiungere l'asola aperta alla routine di misurazione.

8. Salvare la routine di misurazione per future esecuzioni. Vedere "Una nota sull'esecuzione di una routine di misurazione Vision".
