Per creare un'asola rotonda Vision:
Per le macchine che supportano il movimento DCC, selezionare Modalità DCC
se si desidera creare e misurare asole rotonde in modalità DCC.
Selezionare Asola rotonda automatica
nella barra degli strumenti Elemento automatico. Si potrà anche selezionare la voce del menu Inserisci | Elemento | Automatico | Asola rotonda automatica. Verrà visualizzata la finestra di dialogo Elemento automatico (asola rotonda).

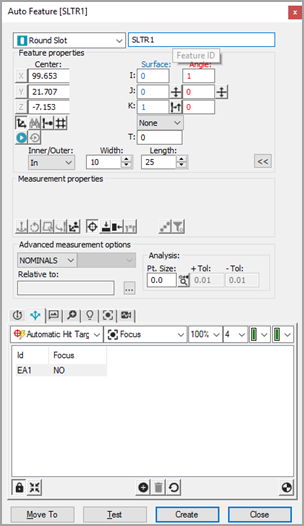

Finestra di dialogo Elemento automatico asola rotonda Vision
Una volta aperta la finestra di dialogo Elemento automatico, selezionare un'asola rotonda procedendo in uno dei due seguenti modi.
Metodo di selezione CAD - Dalla scheda Vision, fare clic una volta accanto al bordo dell'asola rotonda sulla superficie CAD per determinare la posizione dell'asola rotonda.
Metodo di selezione dei bersagli - Nella scheda Vision, fare clic su tre punti nel primo arco e poi su altri tre punti sull'arco finale opposto. Questo determina la posizione dell'asola rotonda. Regolare l'illuminazione e l'ingrandimento come si preferisce.
Fare clic quanto più vicino possibile all'elemento CAD per assicurarsi che PC-DMIS non scelga un elemento non corretto.
PC-DMIS Vision inserisce automaticamente i dati nominali dell'asola rotonda nella finestra di dialogo Elemento automatico. I bersagli dell'asola rotonda saranno visualizzati automaticamente.
Regolare le informazioni nominali nella finestra di dialogo Elemento automatico in modo che corrispondano ai valori teorici dell'asola rotonda. Modificare anche come necessario i valori della casella degli strumenti del tastatore.
Fare clic su Test per eseguire il test della misurazione dell'asola rotonda.
Fare clic su Crea nella finestra di dialogo Elemento automatico per aggiungere l'asola rotonda alla routine di misurazione.
Salvare la routine di misurazione per future esecuzioni. Vedere "Una nota sull'esecuzione di una routine di misurazione Vision".
