Asola quadrata Vision

Per creare un'asola quadrata Vision:

1. Per le macchine che supportano il movimento DCC, selezionare Modalità DCC se si desidera creare e misurare asole rotonde in modalità DCC.

2. Selezionare Asola quadrata automatica nella barra degli strumenti Elemento automatico. Si potrà anche selezionare la voce del menu Inserisci | Elemento | Automatico | Asola quadrata automatica. Verrà visualizzata la finestra di dialogo Elemento automatico (asola quadrata).

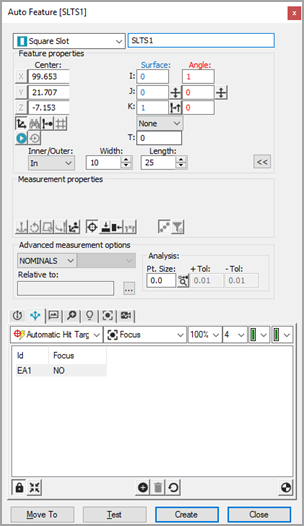

Finestra di dialogo Elemento automatico asola quadrata Vision

3. Una volta aperta la finestra di dialogo Elemento automatico, selezionare un'asola quadrata procedendo in uno dei due seguenti modi.

• Metodo di selezione CAD - Dalla scheda Vision, fare clic una volta accanto al bordo dell'asola quadrata sulla superficie CAD per determinare la posizione dell'asola quadrata.

• Metodo di selezione dei bersagli - Dalla scheda Vision, fare clic su due punti su uno dei bordi del lato più lungo, quindi fare clic su un punto su uno dei due bordi finali, quindi su un altro punto sul bordo dell'altro lato lungo, e infine uno sull'altro lato finale. Questo determina la posizione dell'asola quadrata. Regolare l'illuminazione e l'ingrandimento come si preferisce.

4. PC-DMIS Vision inserisce automaticamente i dati nominali dell'asola quadrata nella finestra di dialogo Elemento automatico. I bersagli dell'asola quadrata saranno visualizzati automaticamente.

5. Regolare le informazioni nominali nella finestra di dialogo Elemento automatico in modo che corrispondano ai valori teorici dell'asola quadrata. Modificare anche come necessario i valori della casella degli strumenti del tastatore.

6. Fare clic su Test per eseguire il test della misurazione dell'asola quadrata.

7. Fare clic su Crea nella finestra di dialogo Elemento automatico per aggiungere l'asola quadrata alla routine di misurazione.

8. Salvare la routine di misurazione per future esecuzioni. Vedere "Una nota sull'esecuzione di una routine di misurazione Vision".
