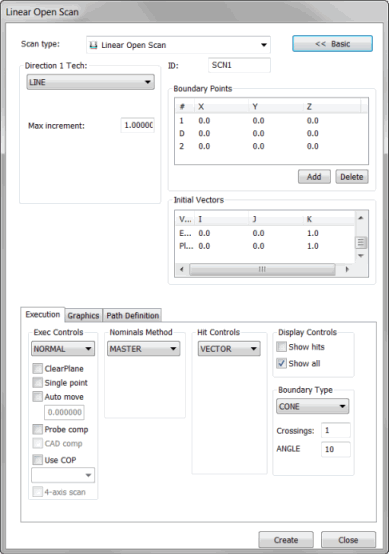

열린 선형 스캔 대화상자
삽입 | 스캔 | 열린 선형 방법은 열린 끝의 라인을 따라 표면을 스캔한다. 이 절차는 라인의 시작과 끝 지점을 사용한다. 그것은 절단 평면의 계산을 위한 방향 지점을 또한 포함한다. 프로브는 그것이 스캔을 수행하는 동안 언제나 절단 평면내에 남는다.
"방향 테크닉 영역" 에서 설명한대로 LINEAROPEN (열린 선형) 방향 테크닉의 세가지 다른 유형이 있다.
샘플 열린 선형 스캔
열린 선형 스캔을 만들기 위해
TTP 또는 아날로그 프로브를 활성화되었는지 확인한다.
PC-DMIS 를 DCC 모드로 놓는다.
서브 메뉴로부터 삽입 | 스캔 | 열린 선형을 선택한다. 열린 선형 스캔 대화상자가 나타난다.
사용자지정 이름을 사용하고자 한다면 ID 상자에 스캔명을 입력한다.
타당한 LINEAROPEN (열린 선형) 유형을 방향 1 Tech 목록으로부터 선택한다.
LINEAROPEN(열린 선형) 스캔의 유형에 따라, 타당한 증가와 각도 값을 최대 가, 최소 증가, 최대 각도, 그리고 최소 각도 상자에 입력한다.
스캔이 다수의 표면을 가로지르면, "그래픽 탭" 에서 설명한대로 표면을 선택하기 위해 선택 표시란을 사용하고자 할 수 있다.
"경계 지점 영역" 에서 설명한대로 타당한 절차를 따라서 스캔에 1 지점(시작 지점), D 지점 (스캔의 방향), 그리고 2 지점 (끝 지점)을 추가한다.
접촉 컨트롤 영역 의 접촉 유형 목록으로부터 취할 타당한 접촉의 유형을 선택한다.
초기 벡터 영역의 벡터에 필요한 변경을 한다. 이것을 수행하기 위해, 벡터를 두번 클릭하고 스캔 항목을 수정 대화상자에서 변경을 한다음 열린 선형 스캔 대화상자로 돌아가기 위해 OK 를 클릭한다.
이론상의 값 방법 영역의 이론상의 값 목록을부터 타당한 이론상의 모드를 선택한다.
이론상의 값 방법 영역의 공차 상자에서, 적어도 프로브의 반지름을 보정하는 공차 값을 입력한다.
실행 컨트롤 영역에서 실행 목록으로부터 타당한 실행 모드를 선택한다.
얇은 부품을 사용하고 있다면, 그래픽 탭 의 두께 상자에 부품의 두께를 입력한다.
필요하면, 실행 탭의 영역에서 표시란을 선택한다.
아날로그 프로브를 사용하고 있다면, 스캔을 최적으로 실행하기 위해 컨트롤 지점 탭 사용을 고려한다.
그래픽 디스플레이 창에서 CAD 모델에 스캔의 미리보기를 만들기 위해 경로 정의 탭 의 이론상의 경로 영역에서 만들기 버튼을 클릭한다. 스캔을 만들때, PC-DMIS 는 시작 지점에서 스캔을 시작하고 그것이 끝 지점에 도달할때까지 선택한 방향을 따른다.
개개의 지점을 삭제하고자 한다면, 이론상의 경로 영역에서 한번에 하나씩 그들을 선택하고, 삭제 키를 누른다.
원한다면, 스프라인 경로에 이론상의 경로를 맞추기 위해 동일 탭에서 스프라인 경로 영역을 사용한다.
필요하면, 스캔에 추가 수정을 한다.
만들기 버튼을 클릭한다. PC-DMIS 는 편집창에 스캔을 삽입한다.
열린 선형 스캔을 만들기 위한 신속 스캔 특성을 사용하기 위해
폴리 라인이나 표면에서 곡선 모드 또는 표면 모드로 열린 선형 스캔을 만들기 위해 신속 스캔 기능을 사용할 수 있다. 상세 정보는, "신속 특성 만들기" 제목을 본다.
곡선 모드로 열린 선형 스캔을 만들기 위해
CAD 가 곡선 또는 폴리 라인이 있으면, 그래픽 모드 도구바 (뷰 | 도구바 | 그래픽 모드)에서 곡선 모드 아이콘을 선택해서 곡선 모드로 선형 개방 스캔을 만들 수 있다.
곡선의 지점 1 을 정의하기 위해 클릭할때, 곡선이 선택된다. 여러 곡선을 선택하기 위해, Ctrl 키를 누른 다음 각 곡선 또는폴리라인을 클릭한다. 선택된 곡선 또는 폴리라인은 Ctrl 키를 누른 다음 그 곡선 또는 폴리 라인을 다시 클릭하면 선택해제될 것이다.
선택의 순서는 중요하다. 스캔은 그들이 선택된 순서대로 곡선 또는 폴리라인에서 만들어진다. PC-DMIS는 첫번째 폴리라인에서 스캔의 끝점에서 다음 폴리 라인의 가장 가까운 끝을 찾는다. 이 끝은 다음 폴리 라인에서 스캔의 시작이 된다.
선택한 곡선 또는 폴리라인에서 1, D 그리고 2 지점을 선택하거나 1 및 D 지점만을 선택한다. PC-DMIS 는 스캔을 만든다.
스캔을 만들기 위해 폴리라인 또는 곡선 뒤에 표면이 있어야 한다
폴리 라인의 끝에서 생략하고자하는 거리를 지정하기 위해 모서리 거리를 사용할 수 있다.
경로 정의 탭의 구멍 생략 표시란을 선택하면, 프로브는 각 폴리 라인에서 스캔 사이를 이동할 것이다.
구멍 생략 표시란을 선택해제하면, PC-DMIS 는 첫번째 폴리 라인의 끝지점과 다음 폴리라인의 시작 지점 사이를 직선으로 스캔할 것이다.
첫번째 폴리라인의 스캔 시작 지점은 클릭한 지점이고 절차를 만드는 지점이다. 이 지점이 스캔 대화상자에서 지정되는 가장자리 거리보다 가까운 경우, 스캔은 끝점에서 떨어진 가장자리 거리에서 시작한다.
다른 곡선에서 스캔을 정의하기 위해, 열린 선형 스캔 대화상자 (삽입 | 스캔 | 선형 열기)의 그래픽 탭에서 모두 선택 취소 버튼을 선택한다.
3D 와이어프레임 CAD 모델에서 열린 선형 스캔을 만들기 위해
와이어 프레임 모델에서 열린 선형 스캔을 수행하기 위해, 일반적으로 3D 와이어프레임 CAD 파일을 사용해야 한다. 그것의 "깊이" (3D 이미지) 를 정의하기 위해 3D 와이어가 필요하다. 스캔의 이 유형은 위와 같은 동일 절차를 따른다.
2D 와이어프레임 CAD 모델에서 열린 선형 스캔을 만들기 위해
2D 와이어프레임 파일에서 열린 선형 스캔을 반드시 수행해야 한다면, 몇개의 추가 작업으로 수행을 할 수 있다.
2D CAD 파일을 받는다. CAD 원점은 주요 좌표가 아니라 CAD 의 어떤 곳에 있어야 한다 (이것은 작업을 쉽게 할 수 있게 한다).
삽입 | 특성 | 구성하기 | 라인을 선택한다. 라인을 구성 대화상자 가 나타난다.
좌표일치를 선택한다. 이것은 CAD 원점에서 그리고 2D CAD 데이타의 표면에 수직인 라인을 구성한다.
편집창을 연다. 측정 단위로 밀리미터를 사용하고 있다면, 1 (기본값)에서 5 또는 10 과 같이, 1보다 큰 값까지의 라인의 길이를 변경한다. 인치를 사용하는 측정 루틴은 이 단계를 무시한다.
측정 루틴 (특성만)을 IGES 또는 DXF 파일 유형에 보낸다. 선택한 디렉토리에 보낸 파일을 저장한다.
측정 루틴으로 돌아간다. 만든 좌표일치 라인을 삭제한다.
동일 측정 루틴에 방금 보낸 파일을 받는다. PC-DMIS 가 요청할때, 그래픽 디스플레이 창에 CAD 와이어를 통합하기 위해 통합 을 클릭한다. CAD 모델은 나머지 다른 CAD 와이어에 수직인 CAD 와이어를 현재 가지고 있어야 한다.
열린 선형 스캔 대화상자를 연다.
그래픽 탭을 클릭한다음 선택하기 표시란을 선택한다.
스캔될 특성을 정의하는 각 와이어를 클릭한다. 스캔을 시작할 와어어로 시작해서 그들이 스캔될 순서로 그들을 선택한다.
깊이 확인란을 선택한다.
모든 다른 와이어에 수직인 받은 와이어를 클릭한다.
선택하기 표시란을 삭제한다. 표면의 형태와 깊이를 정의하는 와이어를 정의하는 와이어에 의해 정의된 이론상의 표면에서 1, D, 그리고 2 경계 지점을 선택할 수 있다.
PC-DMIS 가 온-라인 모드로 있다면, 측정하기 표시란을 선택한다. 이론상의 값 찾기 를 이론상의 값 방법 영역에서 선택한다. 공차 상자에서, 타당한 공차 값을 선택한다.
만들기 를 클릭한다. PC-DMIS 는 스캔을 삽입한다. 그것이 온라인 모드로 있다면, 그것은 스캔을 시작하고 이론상의 값을 찾는다.
