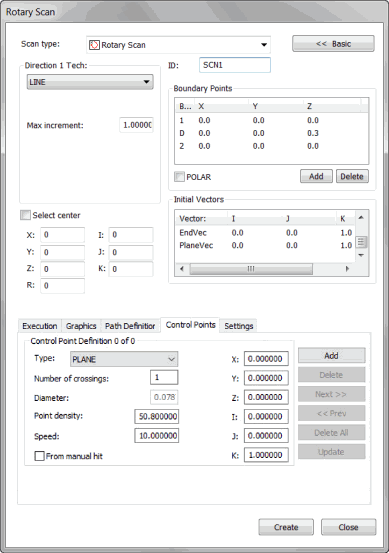

회전 스캔 대화상자
삽입 | 스캔 | 회전 스캔 방법은 그 지점에서 지정된 반지름에서 주어진 지점 주위에서 표면을 스캔한다. 반지름은 표면 변경과 상관없이 유지될 것이다. 이 절차는 측정의 시작과 끝 지점을 사용한다. 그것은 시작에서 끝의 방향을 정의하기 위해 방향 지점을 또한 포함한다.
원뿔 주위의 샘플 회전 스캔
회전 스캔 대화상자에 대한 상세 정보는, PC-DMIS 핵심 문서의 "스캔 대화상자의 일반 기능"을 참조한다.
회전 스캔을 만들기 위해
TTP 또는 사용가능한 아날로그 프로브를 가지고 있는지 확인한다.
PC-DMIS 를 DCC 모드로 놓는다.
회전 스캔 대화상자를 열기위해 삽입 | 스캔 | 회전 을 선택한다.
사용자지정 이름을 사용하고자 한다면 ID 상자에 스캔명을 입력한다.
회전 스캔을 위한 중앙 지점을 결정한다. 두가지 방법중 하나로 이것을 할 수 있다:
중앙 선택하기 표시란을 선택한다음, 부품에서 지점을 클릭한다.
XYZ와 IJK 상자에 원의 중앙 위치를 수동으로 입력한다.
회전 스캔을 위한 반지름 값을 R 상자에 입력한다. 반지름을 입력했을때, PC-DMIS 는 그래픽 디스플레이 창에서 부품 모델에 스캔의 위치를 그린다.
스캔의 XYZ 중앙과 IJK 정보가 정확한지 확인한다.
선택하기 중앙 확인란을 선택해제한다.
타당한 기술을 방향 1 Tech 목록에서 선택한다. 선택된 기술에 따라, 타당한 증가와 각도 값을 최대 증가, 최소 증가, 최대 각도, 와 최소 각도 상자에 입력한다.
스캔이 다수의 표면을 가로지른다면, "그래픽 탭" 제목에서 설명한대로 선택하기 확인란을 사용해서 표면 선택하기를 고려한다.
1 지점 (시작 지점), D 지점 (스캔의 방향), 그리고 회전 스캔을 위한 2 지점 (끝 지점) 을 추가한다. 이것은 스캔할 곡선을 선택할것이다. 전체 원둘레(원주)를 스캔하기 원한다면, 2 지점을 삭제한다. "경계 지점 영역" 제목에서 설명한대로 타당한 절차를 따라서 이들 경계 지점을 선택한다.
접촉 컨트롤 영역 의 접촉 유형 목록으로부터 취할 타당한 접촉의 유형을 선택한다.
초기 벡터 영역의 벡터에 필요한 변경을 한다. 이것을 수행하기 위해, 벡터를 두번 클릭하고 스캔 항목을 수정 대화상자에서 변경을 한다음 회전 스캔 대화상자로 돌아가기 위해 OK 를 클릭한다.
이론상의 값 방법 영역의 이론상의 값 목록을부터 타당한 이론상의 모드를 선택한다.
이론상의 값 방법 영역의 공차 상자에서, 적어도 프로브의 반지름을 보정하는 공차 값을 입력한다.
실행 컨트롤 영역에서 실행 목록으로부터 타당한 실행 모드를 선택한다.
얇은 부품을 사용하고 있다면, 그래픽 탭 의 두께 상자에 부품의 두께를 입력한다.
필요하면, 실행 탭의 영역에서 표시란을 선택한다.
아날로그 프로브를 사용하고 있다면, 스캔을 최적으로 실행하기 위해 컨트롤 지점 탭 사용을 고려한다.
그래픽 디스플레이 창에서 CAD 모델에 스캔의 미리보기를 만들기 위해 경로 정의 탭 의 이론상의 경로 영역에서 만들기 버튼을 클릭한다. 스캔을 만들었을때, PC-DMIS 는 시작 지점에서 스캔을 시작할 것이다, 그리고 그것(PC-DMIS)이 경계 지점에 도달할때까지 선택한 방향을 따를것이다.
필요하면, 개개의 지점을 삭제할 수 있다. 이것을 수행하기 위해, 이론상의 경로 영역에서 한번에 하나씩 그들을 선택하고 삭제 키를 누른다.
필요하면, 스캔에 추가 수정을 한다.
만들기 버튼을 클릭한다. PC-DMIS 는 편집창에 스캔을 삽입한다.
