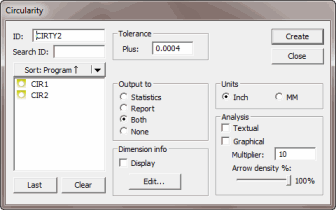

측정 원형도 대화 상자
한 접촉, 그리고 특성의 최소한의 접촉 필요조건은 그 특성의 원형을 결정하기위해 필요하다. 추가 접촉은 전체 특성의 더 나은 원형의 결과를 갖게 한다.
삽입 | 측정 | 원형도 메뉴 옵션은 원의 원형도, 구체의 구형도 또는 원뿔의 원뿔도를 결정한다. 이 측정 유형은 한면으로된것으로 고려되고, 단일 양수 값 공차가 적용된다는 것을 의미한다.
레거시 원형도 와 원통도 크기 또한 위치 크기의 RN 선을 위해, 특성의 해법은 크기를 계산하는데 사용된다. 기본값에 의해, 이것은 최소 제곱이다. 그러나, 최소 간격두기, 최대 내접, 최소 외접, 또는 고정 반지름 회귀 알고리즘을 사용해서 특성을 풀 수 있다.
FCF 의 원형도와 원통도 크기는 Y14.5 의 표준에 의해 요구되는것과 같이 Chebychev 알고리즘 (Min/Max)을 사용해서 계산된다. 계산의 차이 때문에, 원형도와 원통도 FCF 측정들은 일반적으로 그들의 레거시 일치부분들 보다 약간 더 작은 값으로 계산될 것이다.
Chebychev 알고리즘을 사용하는 FCF 폼 측정들은 평탄도와 직진도를 포함한다.
