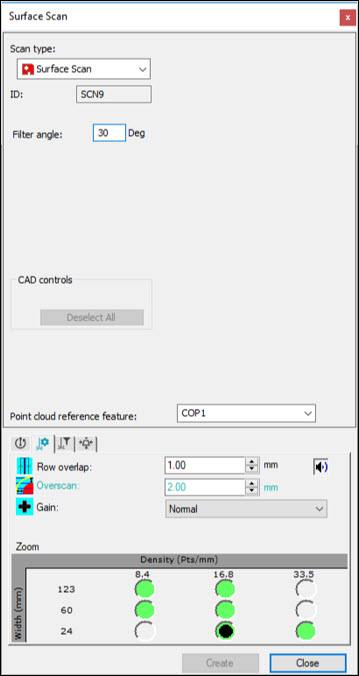

표면 스캔 대화상자
표면 스캔 대화상자는 표면의 선택을 스캔(측정)하기위해 일련의 스캔을 생성한다. 예를들어:

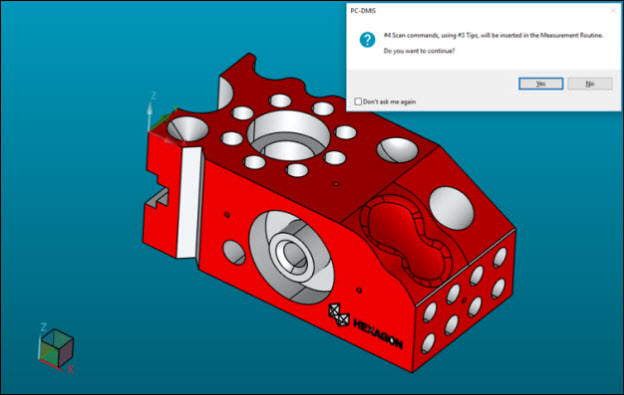

표면 고급 스캔의 예
표면 고급 스캔 생성
레이저 프로브가 반드시 켜지도록 한다.
PC-DMIS 를 DCC 모드로 놓는다.
표면의 CAD 벡터가 올바르게 정의되었는지 확인한다. 필요하면, 그것들을 CAD 벡터 대화상자 (수정 | 그래픽 디스플레이 창 | CAD 벡터)에서 조정할 수 있다. 상세 정보는, PC-DMIS 핵심 문서의 "CAD 디스플레이 수정" 단락에서 "CAD 벡터 수정" 항목을 참조한다.
점구름 대화상자 (삽입 | 점구름 | 특성)에 COP를 만든다. 점구름 특성과 COP 만들기에 대한 상세 정보는, "점구름 사용" 단락을 참조한다.
적절한 스캔 속도를 설정한다. 상세 정보는, "시작하기" 장을 참조한다.
삽입 | 스캔 | 표면 스캔 메뉴 항목을 선택한다. 스캔 대화상자는 스캔 유형 목록에서 이미 선택된 표면 스캔 과 함께 나타난다.
필터 각도 상자에, 적절한 필터 각도를 입력한다.
점구름 참조 특성 목록에서, 점구름 참조 특성을 선택한다.
프로브 도구 상자 (보기 | 프로브 도구 상자)를 연다. 다음을 수행한다:
레이저 스캔 속성 탭에서, 적절한 스캔 설정을 선택한다.
레이저 필터 속성 탭에서, 스캔을 위한 적절한 필터 설정을 선택한다.
레이저 절단(제거) 영역 속성 탭에서, 스캔을 위한 적절한 절단(제거) 설정을 선택한다.
그래픽 디스플레이 창 (보기 | 그래픽 디스플레이 창)에서, 표면 스캔이 수행되어야하는 CAD의 표면을 선택한다. 도움말은, PC-DMIS 핵심 문서의 "CAD 디스플레이 수정" 단락을 참조한다.
만들기 버튼을 클릭한다. PC-DMIS 는 편집창에 필요한 스캔을 삽입한다. 예를들어:

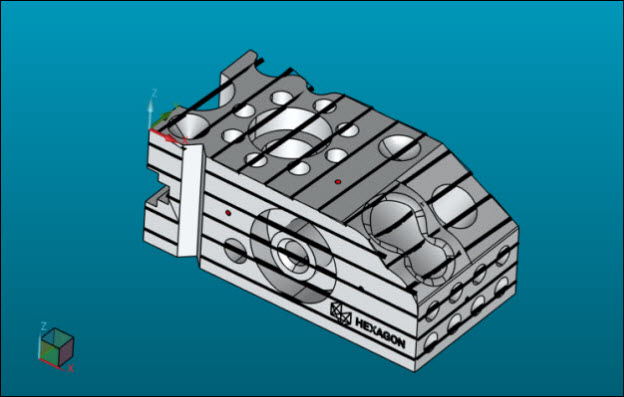

편집창에서 표면 고급 스캔의 예
다음을 유의한다:
표면 스캔은 스캔 목록을 작성하는 1 회 작업이다.
이들 스캔은 수정할 수 없다.
스캔이 충돌 방지를 실행할 수 있는지의 검증이 필요하다.
선택된 표면의 전체 범위는 그들의 복잡성에 따라 다르다. 오프라인 스캔을 실행하면 전체 범위가 감지될 수 있다.
스캔을 위한 계산 시간은 선택된 표면의 복잡성에 달려 있다.
