测头工具箱 - 激光扫描属性选项卡
激光扫描属性选项卡定义如何采集扫描数据，以及是否在“图形显示”窗口中显示扫描线和特征可视化。
显示/隐藏条纹 - 该按钮切换显示零件模型上的激光条纹。单击此按钮可使激光扫描条纹实时显示在“图形显示”窗口中。PC-DMIS
将条纹在“图形显示”窗口中的显示限制在特征标称距离加过扫描值。过扫描值控制条纹的剪裁量以及可见性。下图给出了这些条纹显示方式的示例。

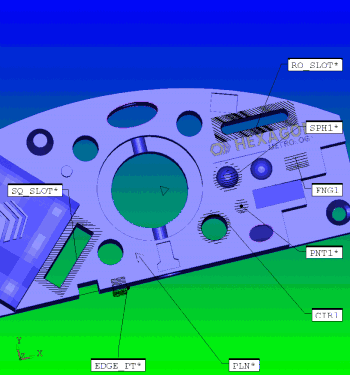

扫描特征显示条纹
声音 开/关 - 该按钮声音开关切换。参见“使用声音事件”。
可视化工具 开/关 - 该按钮切换是否显示彩色可视化工具。更多信息，参见“了解可视化工具”。

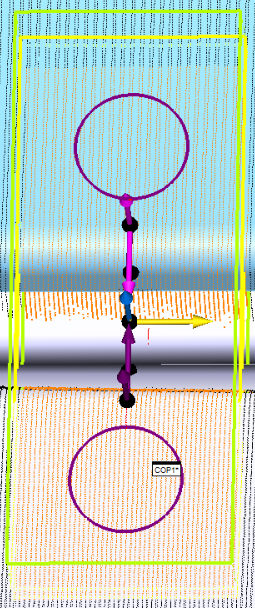

显示/隐藏隔离点 - 该按钮切换
点的显示方式，按照当前设置传递至特征抽取器引擎。
初始化测头 - 此按钮启动或初始化激光。任何操作只有在激光初始化后才能进行。需要大约15秒。按钮出现在此选项卡上，用于便携配置。

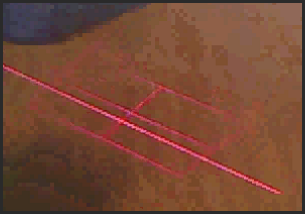

投影仪：仅用于手动关节臂上的 V5 Perceptron
测头。单击该按钮，将打开投射的红光栅格，在零件上闪亮。就像目标上的十字线。当您移动测头至零件或离开零件时，测头的激光扫描线也移动通过该目标。为了得到最佳效果，激光的扫描线应该与该目标的中心线对齐。这与扫描线指示器的功能相同，帮助在测量零件时使测头保持在最佳高度。因为只在手动时使用，所以在自动特征对话框中使用测头工具箱时此图标被禁用。
自动缩放开/关 - 该按钮打开或关闭激光自动缩放功能。开始扫描后，自动缩放动态移动、缩放、旋转含“图形显示”窗口中激光数据的视图及调整该视图大小，显示传入数据。
Leica T-扫描的激光扫描属性
对于便携 Leica T-Scan 测头，激光扫描属性选项卡包括这些选项：
测头工具箱 - Leica T-Scan激光扫描属性选项卡
点至点距离 - 该选项确定扫描行中两个连续点之间的距离。当使用向上和向下箭头时，允许的值为 0.035 毫米和 10 毫米之间。
线至线距离 - 该选项确定两条连续扫描行之间的距离。当使用向上和向下箭头时，允许的值为 0 毫米和 50 毫米之间。
使用入射角角度 - 该选项确定扫描时使用的最大允许角度。此值在扫描时避免差条件（曲面反射，几何等）。此角度是光线与曲面法向矢量之间的角度。当使用向上和向下箭头时，允许的值为 0 和 80 度之间。
如果选择了框左边的复选框，PC-DMIS将发送场中的角度值。
如果清空此复选框，PC-DMIS 将发送 90 度角度至调度接口。键入 90 度的值等同于清空此复选框。
初始化扫描仪
-
此图标使用此选项卡中定义的值来启动T-Collect软件，并初始化扫描仪。
应用 - 此按钮在不停止扫描仪的情况下应用此选项卡中定义的值。
您可以使用向上、向下箭头覆盖限制或直接将一个值输入任一方框中。然而，您的测量机拒绝无效值，并转为有效数字。
其他属性
此选项卡的其他可能属性：
