可使用點雲運算子或網格運算子對話方塊的曲線功能沿曲線特徵建立橫截面。建立的橫截面將垂直於 CAD 曲線。

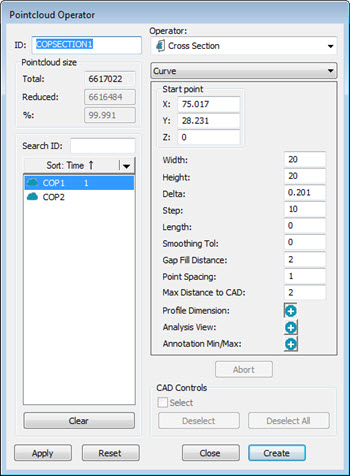

「點雲操作」對話方塊 - 截面操作，選取「曲線」功能
要沿曲線建立橫截面：
對於以 COP 為輸入的橫截面，按一下插入 | 點雲 | 運算子，以顯示點雲運算子對話方塊。
對於以網格為輸入的橫截面，按一下插入 | 網格 | 運算子，以顯示網格運算子對話方塊。
從運算子清單中選取橫截面運算子，然後從運算子清單下方的清單中選取曲線功能。
在圖形顯示視窗中，將滑鼠懸停在任何曲線特徵上。PC-DMIS 將自動檢測和反白顯示曲線。
按一下想要建立橫截面的反白顯示的邊。PC-DMIS 會自動產生橫截面。
按住 Ctrl 鍵，並將滑鼠懸停在下一個邊上，以選取多個相連的邊。
按一下邊緣以選取邊緣。
按此方式選取所需數量的邊。
要取消選取邊，按下 Ctrl 鍵並滑鼠懸停在第一或最後一條邊（變為紅色）上，然後在邊上按一下滑鼠左鍵。
要取消選取所有邊，按一下重設按鈕。
拖曳曲線長度線（紫線）的起點或終點（藍球控點），可僅定義曲線的一部份。若更新的部份太短，按一下重設按鈕取消或從步驟 3 開始重複。
對定義的橫截面的起點或終點作出變更時，該對話方塊的值自動更新。
完成後，按一下套用建立聚合線條。按一下建立，以在編輯視窗中產生橫截面。
黑色聚合線條代表標稱 CAD。黃色聚合線條代表測定聚合線條。
沿曲線平滑橫截面
沿點雲運算子或網格運算子對話方塊中帶平滑公差選項的曲線平滑建立的橫截面。更多資訊，請參閱「橫截面」鐳射說明主題中的「平滑公差」描述。
