可使用點雲運算子或網格運算子對話方塊的兩點功能建立兩點之間的橫截面。

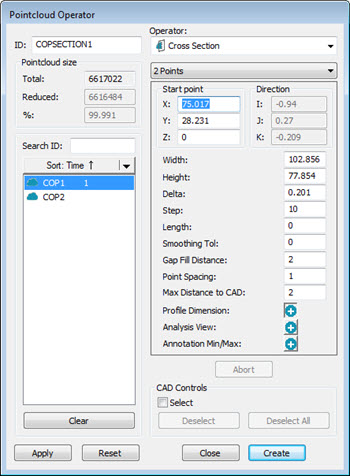

「點雲操作」對話方塊 - 截面操作，選取 2 「點」功能
於所選兩點之間建立、且以垂直於目前圖形視圖為導向。橫截面的紫色長度線垂直於所選的兩個點定義的線。其建立於該線條的中點處，且預設值為 0（零）。
若要在兩點之間建立橫截面：
對於以 COP 為輸入的橫截面，按一下插入 | 點雲 | 運算子，以顯示點雲運算子對話方塊。
對於以網格為輸入的橫截面，按一下插入 | 網格 | 運算子，以顯示網格運算子對話方塊。
從運算子清單中選取橫截面運算子，然後從運算子清單下方的清單中選取兩點功能。
從 QuickMeasure 或圖形視圖工具列，選取橫截面方向的正確圖形視圖。有關 QuickMeasure 工具列的資訊，請參閱 「PC-DMIS CMM」 文檔中的「QuickMeasure 工具列」。有關圖形視圖工具列的資訊，請參閱 「PC-DMIS CMM」 核心文件「使用工具列」一章中的「圖形視圖工具列」主題。
從「圖形顯示」視窗中，按一下您希望定義橫截面第一個點的位置。
該點的向量顯示為垂直於所選曲面的紅色箭號。
從「圖形顯示」視窗中，按一下您希望定義橫截面第二個點的位置。
按一下第二個點後，會顯示橫截面。
按需要調整橫截面的屬性。
