Para calibrar la mordaza, vaya a la ficha Calibrar columnas del cuadro de diálogo Preparar fixture. Para obtener información detallada sobre la calibración de los componentes de la fixture, consulte el tema "Calibrar los componentes de fixture en PC-DMIS".

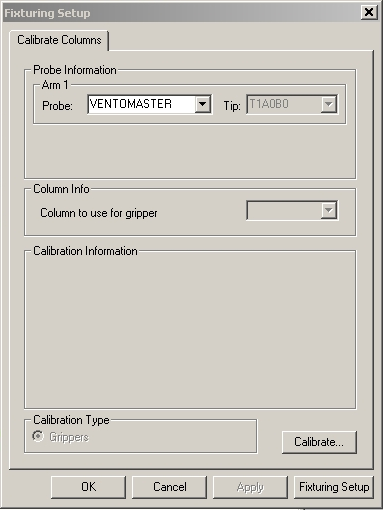

Cuadro de diálogo Preparar fixture - ficha Calibrar columnas
Siga este procedimiento para calibrar las mordazas:
Seleccione el archivo de sonda en la lista Sonda del área Información de la sonda.
Seleccione la punta que utilizará para medir en la lista Punta del área Información de la sonda.
Si el cambiador está cargado y conoce las ubicaciones de las columnas, seleccione la columna que desea utilizar en la lista del área de información de columna para calibrar la mordaza. Por omisión, PC-DMIS selecciona la opción Mordaza en el área Tipo de calibración.
Haga clic en el botón Calibrar.
El proceso de calibración comienza solicitándole que cargue la columna en la mordaza. Cargue la columna en la mordaza de forma manual y haga clic en Aceptar para continuar.
La máquina desplaza la columna a 200 mm del borde del volumen de la fixture en el eje Y y en el eje X donde se ha cargado.
A continuación, la máquina se desplaza al borde del volumen utilizable de la fixture y vuelve al punto inicial de origen. Esto es una simulación de los movimientos que realizará la máquina cuando se coloque una fixture real y mejora la calibración de la mordaza.
A continuación, la máquina descarga la columna y la sonda toma la punta de medición seleccionada.
PC-DMIS le insta a tomar un único contacto en la esfera de la columna.
Tome un contacto en la esfera de la columna. PC-DMIS repite el paso anterior dos veces más, con la columna cargada, trasladada, descargada y medida automáticamente en modo DCC.
PC-DMIS almacena en la aplicación Fixturing Server el resultado, el promedio de los tres movimientos y las iteraciones de medición. Esta aplicación administra los datos de fixture. Puede ejecutarla en el mismo equipo que PC-DMIS o en otro equipo si se trabaja en red. La aplicación Fixturing Server es una aplicación distinta de Fixture Server Interface, que es la que se utiliza para configurar el sistema de Fixtures flexibles. Consulte el tema "Usar la aplicación Fixturing System Setup" para obtener más información.
