Existen tres métodos para calcular el punto de superficie láser: de superficie planar, de superficie esférico y punto de superficie extendido. Para obtener más información sobre estos métodos, consulte "Métodos de cálculo".

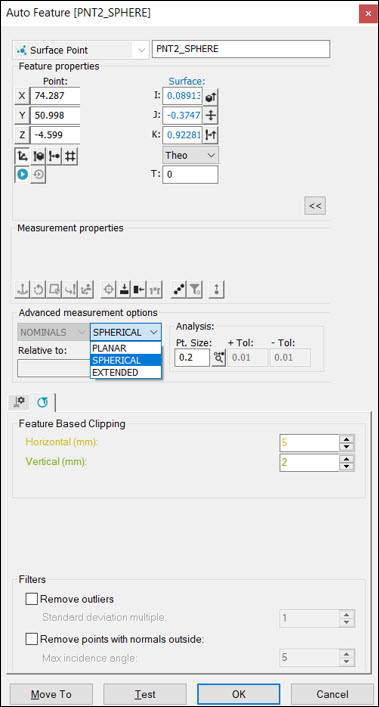

Cuadro de diálogo Elemento automático: Punto de superficie
Para medir un punto de superficie láser con un sensor láser, haga lo siguiente:
Abra el cuadro de diálogo Elemento automático (Insertar | Elemento | Automático | Punto) y haga clic en Punto de superficie.
Realice una de las acciones siguientes:
En la ventana gráfica, haga clic en el CAD para asignar al punto una ubicación y un vector. Introduzca manualmente la información restante.
En la ventana gráfica, sírvase de la ficha Láser para mover la máquina a la ubicación del punto. Después, en el área Propiedades del elemento, haga clic en el botón Leer punto desde posición (
). Introduzca manualmente la información restante.
Introduzca manualmente la información de valores teóricos correspondiente a X, Y, Z, I, J, K, etc.
Introduzca la información necesaria en las fichas de Herramientas de sonda. Utilice las fichas Propiedades del escaneado del láser, Propiedades de filtrado del láser y Propiedades de la zona de recorte del láser para introducir la información.
Si lo desea, haga clic en el botón Probar para probar el elemento.
ADVERTENCIA: Al hacerlo, la máquina se mueve. Para evitar lesiones, aléjese de la máquina. Para evitar daños materiales, haga funcionar la máquina a menor velocidad.
Haga clic en Crear y luego en Cerrar.
