Puede crear diversas alineaciones con la interfaz Inicio rápido de su dispositivo portátil. Los ejemplos de alineaciones básicas proporcionados aquí están directamente relacionados con los reflectores Leica y las sondas T, pero los principios son los mismos para todos los dispositivos portátiles.
Ejemplo de alineación plano-línea-punto con CAD y reflectores
Importe un modelo de CAD. Consulte "Importar datos nominales".
Seleccione Alineaciones | Plano/Línea/Punto en la interfaz Inicio rápido.

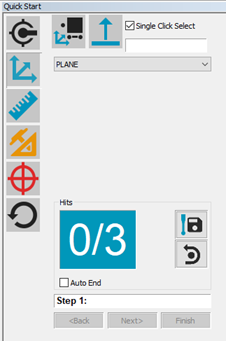

Inicio rápido con alineación plano-línea-punto
Siga las instrucciones proporcionadas en la interfaz Inicio rápido para medir los elementos de alineación.
Antes de realizar la alineación con la pieza, asegúrese de que se utiliza el método de contactos con indicación de vector para tomar mediciones. Para obtener más información acerca de los contactos con indicación de vector ("pulled hits"), consulte el tema "Ficha Opciones" en el capítulo "Interfaz Leica".
Tomar contacto (Ctrl + H) almacena la medición fija actual internamente. Tras realizar un desplazamiento igual a la distancia del vector, PC-DMIS calcula el vector IJK entre el primer punto y el segundo y compensa el offset del punto resultante como corresponda.
Distancia vectorial correspondiente al movimiento del reflector
Ejemplo de alineación plano-línea-línea con CAD y sonda T
Importe un modelo de CAD. Para obtener información, consulte el tema "Importar datos CAD o datos de rutina de medición" en el capítulo "Usar opciones de archivo avanzadas" de la documentación principal de PC-DMIS.
En la barra de herramientas Modos Gráfico, active Modo Programación (
).
Desde la misma barra de herramientas, seleccione el modo para los datos CAD:
Modo Curva: Se utiliza para CAD con datos de curva y punto.
Modo Superficie: Se utiliza para CAD con datos de superficie.
Seleccione Alineaciones | Plano/Línea/Línea en la interfaz Inicio rápido.
Siga las instrucciones proporcionadas en la interfaz Inicio rápido para medir los elementos de alineación en el modo Programación.

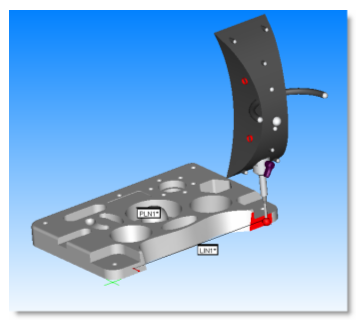

Medir elementos de alineación con una sonda T
Cuando el software complete la rutina de medición, ejecútela pulsando CTRL + Q o seleccionando el elemento de menú Archivo | Ejecutar.
Antes de realizar la alineación con la pieza, asegúrese de que se utiliza el método de contactos con indicación de vector para tomar mediciones. Para obtener más información acerca de los contactos con indicación de vector ("pulled hits"), consulte el tema "Ficha Opciones" en el capítulo "Interfaz Leica".
Crear alineaciones offline
También se puede crear una alineación offline con elementos que ya se han medido anteriormente. Para ello, seleccione los elementos en la ventana de edición en lugar de medirlos en la interfaz Inicio rápido.
