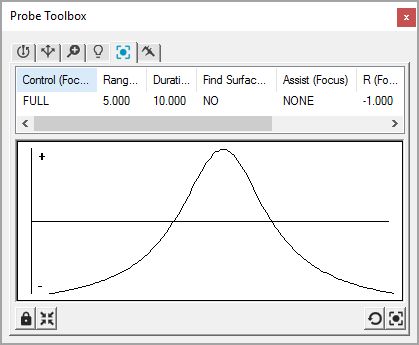

Herramientas de sonda: Ficha Enfoque con unos malos resultados de gráfica de enfoque. Una buena gráfica de enfoque presenta una curva redondeada, como una U invertida.
La ficha Enfoque permite realizar un enfoque inmediato sobre la pieza dentro de la zona rectangular definida en la ventana gráfica. El software no genera comandos de rutina de medición con esta opción.
Para enfocar, utilice la ficha Visión de la ventana para cambiar el tamaño del objetivo rectangular o moverlo sobre la parte que desea de la pieza, y seleccione uno de los botones Enfoque. La máquina realizará el enfoque en el área especificada del objetivo, mostrará la posición de enfoque óptima como capa superpuesta en la ficha Visión y mostrará la curva del enfoque en una gráfica.
Si se selecciona la pasada doble, la pasada inicial no se muestra en la gráfica; solamente se muestra la segunda pasada.
Para obtener la precisión y repetibilidad óptimas del enfoque, éste debería realizarse con el mayor aumento disponible.
Los parámetros de enfoque de cada elemento se establecen en la ficha Objetivos de contacto, y el usuario selecciona el conjunto de parámetros de enfoque. Consulte "Herramientas de sonda: Ficha Objetivos de contacto".
Aparecen advertencias y errores en la ficha Visión para indicar si el enfoque se ha realizado correctamente y proporcionar información al respecto.
Si aparece un prefijo de advertencia, significa que el valor del enfoque se ha calculado pero la precisión se podría mejorar si se tiene en cuenta el texto de la advertencia. Se avisa si la velocidad es demasiado alta, si el rectángulo de enfoque es demasiado pequeño o si el aumento es insuficiente.
Si se proporciona un prefijo de error, el cálculo del enfoque no se ha realizado correctamente y se ha restaurado a la posición de enfoque anterior.
