Herramientas de sonda: Ficha Objetivos de contacto
Herramientas de sonda: Ficha Objetivos de contacto
Esta ficha solamente aparece cuando se define y se utiliza una sonda Vision compatible.

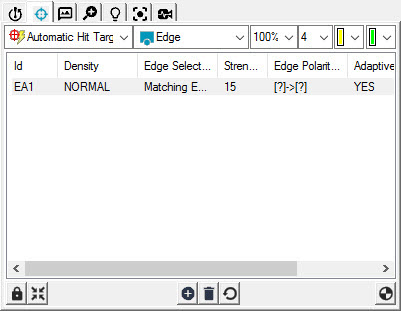

La ficha Objetivos de contacto muestra los parámetros de detección de bordes y enfoque que se utilizarán para medir un elemento.
Cuando utilice una sonda Vision, querrá realizar ajustes y probar los objetivos. Esta opción también permite dividir el objetivo por omisión en subobjetivos, cada uno de ellos con su propio conjunto de parámetros. Por ejemplo, puede medir un círculo con el objetivo único por omisión o dividir el círculo en varios arcos, cada uno de ellos con su propio conjunto de parámetros de objetivo. Estos parámetros de objetivo incluyen el método de detección de bordes, la iluminación, la densidad de puntos, etc.

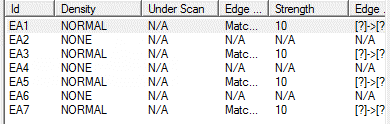

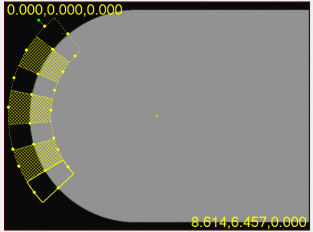

Arco de ejemplo que muestra siete objetivos, con cuatro regiones de objetivo (normal) activas. Observe que cada objetivo de la lista tiene su propio conjunto de parámetros de objetivo.
PC-DMIS muestra los objetivos de un elemento y sus parámetros asociados en una fila en la lista de objetivos de la ficha. Puede definir más de un objetivo. Si selecciona uno o varios objetivos de esta lista, los podrá ver en negrita en la ficha Visión de la ventana gráfica.
Haga doble clic en las entradas de la lista para cambiar los parámetros de un objetivo. Puede cambiar varios objetivos al mismo tiempo seleccionando varias filas de objetivos en Herramientas de sonda y haciendo clic con el botón derecho a continuación.
PC-DMIS muestra los objetivos tanto en la ficha Visión como en la ficha CAD. Si bien es posible cambiar el tamaño de los objetivos en ambas vistas, los objetivos son bidimensionales, por lo que resulta más sencillo realizar esta operación en la ficha Visión, donde también se utiliza una visualización bidimensional de la pieza.
