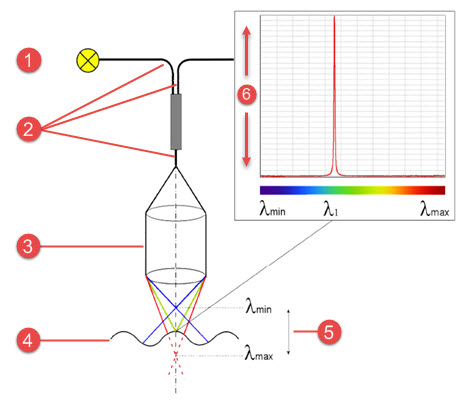

A continuación se muestra un ejemplo de sistema CWS típico:
1 - Fuente de luz
2 - Cables de fibra óptica
3 - Cabezal medidor
4 - Superficie del elemento que se está escaneando
5 - Rango de medición
6 - Intensidad
Espectro CWS
La gráfica de espectro del sensor CWS es muy parecida, en muchos aspectos a la gráfica de enfoque de la cámara.

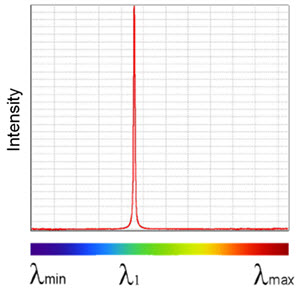

Ejemplo de gráfica de espectro CWS
De forma análoga a la gráfica de enfoque, el espectro le permite ver rápidamente la calidad de la medición. También supone una ayuda para elegir la configuración correcta para el material que se está muestreando.
