PC-DMIS 와 CMM 으로, 접촉 트리거 프로브 (TTP) 또는 아날로그 (계속적인 접촉) 프로브를 사용해서 DCC (직접 컴퓨터 제어) 모드로 지정된 증가에서 부품의 표면을 스캔할 수 있다. 또는, 수동 모드로 작업하고 있다면, 접촉 트리거 또는 하드 프로브로 수동 스캔을 또한 수행할 수 있다.
접촉 트리거 프로브 (TTP) 스캔 정보
DCC TTP 스캔은 "스티치-유형" 스캔으로 또한 알려져 있다 왜냐하면 그것은 프로브가 부품의 표면에 접촉하도록 위아래로 움직이면서 재봉틀의 스티치 동작과 비슷하기 때문이다. DCC TTP 스캔은 PC-DMIS 와 CMM 컨트롤러에 의해 구동된다. 이것은 정확한 프로브 보정을 위한 표면 법선 벡터를 계산할 수 있는 지적 능력과 자체-적응의 알고리즘을 제공한다.
이 비디오를 보기 위해 인터넷과 연결되어 있어야 한다.
계속적인 접촉 스캔 정보
DCC 연속 접촉 스캔은 아날로그 프로브 헤드로 완료되는 스캔이다. 스캔의 이 유형의 프로브는 부품의 표면과 연속적으로 접촉하는 상태로 남는다. PC-DMIS 는 컨트롤러에 스캔의 매개변수를 보낸다. 컨트롤러는 부품을 스캔한다음 선택된 매개변수를 기반으로 스캔 지점을 PC-DMIS 에 알린다. 계속적인 접촉 스캔은 일반적으로 많은 지점 데이타를 비교적 빨리 만든다.
이 비디오를 보기 위해 인터넷과 연결되어 있어야 한다.
사용할수 있는 스캔 유형
다른 스캔의 접근은 부품의 표면에서 프로파일을 디지털화하는데 유용하다.

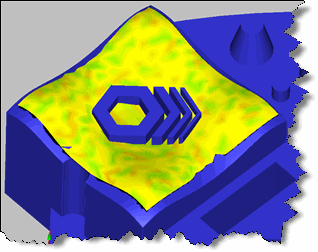

패치 스캔의 표면 도표의 예
부품의 특성과 표면을 스캔하기 위해, PC-DMIS 는 다음의 스캔 유형을 제공한다: 기본 스캔, 고급 스캔 및 수동 스캔.
이 단락에서 주 제목들은 삽입 | 스캔 서브메뉴의 옵션을 설명한다:
스캔 옵션에 관한 상세 정보는, PC-DMIS 핵심 문서의 "부품 스캔" 단락을 본다.
