구 프로브를 사용 방법

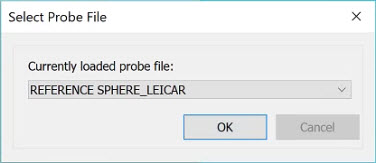

설정 도구바(보기 | 도구바 | 설정)의 프로브 목록에서 PC-DMIS의 구 프로브를 위한 프로브 파일을 선택할 수 있다.

구 중심점을 측정하기위해:

1. 설정 도구바의 프로브 목록에서 구 프로브를 선택한다.

2. 실제 구에서 기록장치 광선을 가리킨다.

3. 구를 측정하기위해, 접촉 수행 버튼을 클릭하거나 Ctrl+H를 누른다. PC-DMIS는 측정된 점으로 구 중심점을 반환한다.

구 프로브로 구를 측정한 후 수정 및 빠른 시작 창의 예
