표면 프로브를 선택한다.
메뉴 (삽입 | 스캔 | 영역 스캔)에서 영역 스캔 대화 상자를 열거나 기록장치 측정 도구바에서 영역 스캔 버튼
을 클릭한다.
영역 스캔 대화 상자에서 영역 스캔을 수행하고 영역 스캔 명령을 만들기위해:
표면 프로브를 선택한다.
메뉴 (삽입 | 스캔 | 영역 스캔)에서 영역 스캔 대화 상자를 열거나 기록장치 측정 도구바에서 영역 스캔 버튼을 클릭한다.
영역 스캔 대화 상자에서, 영역 스캔을 생성하는데 사용할 수있는 세가지 방법이 있다:

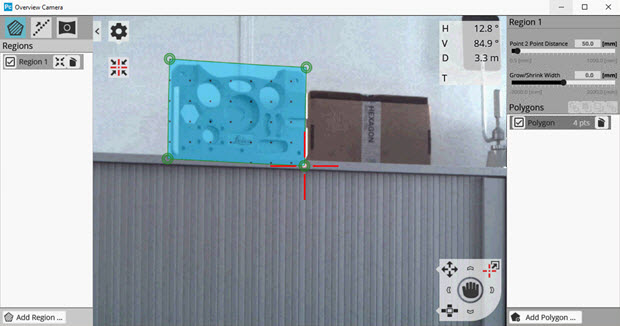

전체 카메라 창에서 영역 스캔 영역 및 설정을 정의한다.
CAD 모델에 정렬될 때 선택한 CAD 표면에서 수행 및 영역 스캔.
ID 필드에서 스캔 ID를 업데이트하거나 기본 이름을 사용할 수 있다. 이것은 PC-DMIS가 편집창에 보여주는 스캔 명령의 이름이다.
영역 스캔 대화 상자의 정확도 설정 목록에서 정확도 옵션을 선택한다. 사용 가능한 옵션은 다음과 같다: 표준, 빠름, 및 정확한.
목록에서 신호 필터 옵션을 선택한다.
필요한 경우 이 필터를 활성화하기위해 AOI 필터 표시란을 선택한 다음 유효한 값을 입력한다.
대화상자를 닫은 직후 측정을 시작하려면 측정 표시란을 선택한다. 이 옵션은 정의가 CAD에 존재하는 한 온라인 또는 오프라인 모드에서 PC-DMIS를 실행할 때 사용할 수 있다.
참조 COP 목록에서 COP를 선택한다. 이것은 PC-DMIS가 스캔한 점구름 데이타를 저장하는 곳이다.
PC-DMIS는 데이타를 점구름에 저장하므로, 영역 스캔을 생성하기위해 측정 루틴에 정의된 유효한 참조 COP ID가 있어야한다. 목록에서 COP를 선택하지 않거나 아직 생성되지 않은 COP를 입력하면, PC-DMIS는 새 COP를 생성할지 묻는 메시지를 보여준다.
영역 스캔 대화상자에서, 영역 스캔 명령을 편집창에 추가하기위해 만들기를 클릭한 다음, PC-DMIS 기본 화면으로 돌아가기위해 닫기를 클릭한다.
영역 스캔 예

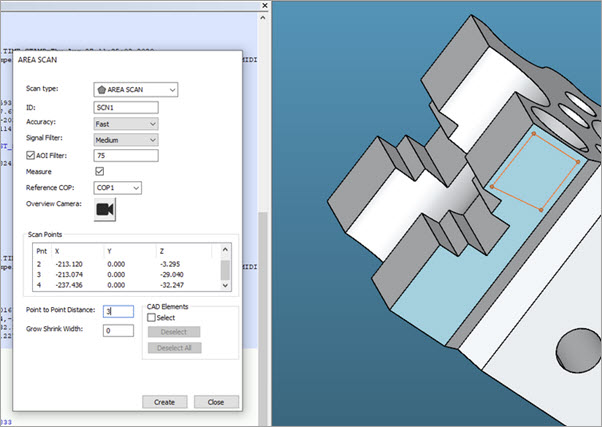

영역 설정이 있는 영역 스캔 명령을 보여주는 편집 창의 예

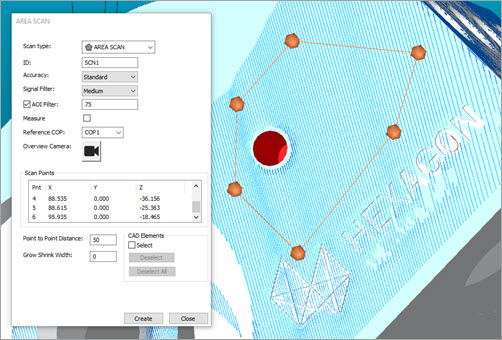

PC-DMIS는 영역 스캔 대화 상자의 스캔 점 영역에 스캔 경로 점과 해당 XYZ 좌표 위치를 보여준다.
