“自动圆”按钮
圆自动选项用于定义圆测量。当圆位于不平行任何工作平面的特定平面，或者需要为部分圆进行间隔均匀的采点时，此测量类型尤其有用。测量圆至少需要三个点。默认的触测点数可以在设置模式中更改。
要访问圆选项，需访问自动特征对话框中的圆（插入 | 特征 | 自动 | 圆）。

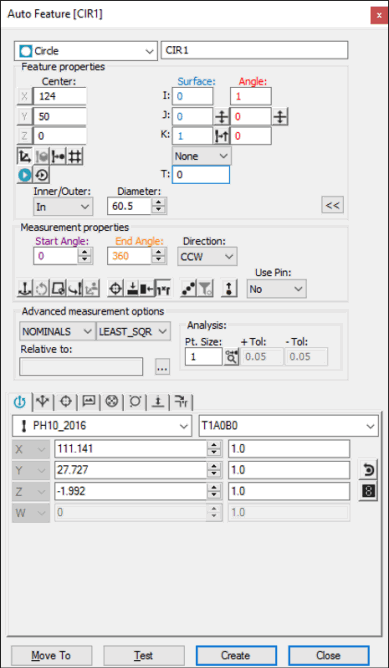

自动测量对话框－圆
打开对话框后，使用其中一种方法创建特征：
使用屏幕上的曲面数据
要使用曲面数据生成薄壁件圆，请执行以下步骤：
从图形模式工具栏中，单击曲面模式图标 (
)。
在所需的圆圈外面或内部单击一次。对话框将显示所选自动圆的 CAD 数据中心点和直径，距离您在零件模型上单击的位置最近。
根据所需对电话框做任何其他修改。
单击创建。
通过 CMM 使用曲面数据
在 CMM 中，要使用曲面数据生成圆，应至少在孔中或键上采三个点。PC-DMIS 会刺穿距测头触测位置最近的 CAD 曲面。所显示的 X、Y、Z 值反映最接近的 CAD 圆（而不是实际测点）。I、J、K 反映曲面法线矢量。如果未找到 CAD 圆，PC-DMIS 将显示最接近的点，并询问是否进行更多触测。
对于此测量方法，应从模式列表选择查找标称值选项。有关标称值的更多信息，请参见 PC-DMIS 核心文档中的“模式列表”主题。
使用屏幕上的线框数据
线框 CAD 数据也可用于生成自动圆。
生成圆：
在圆上的所需线附近单击。PC-DMIS 将会把最接近你选中的模型部分的圆捕捉出来突出显示被选中的圆。
验证所选择正确的特征。测头触测方向永远是垂直于特征方向，也垂直于当前测头中心线矢量。一旦指定了线，对话框将显示所选圆的中心点和直径的值。
如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。
单击创建。
如果基础 CAD 元素不是圆或弧，则可能需要更多次单击才能将特征确定。如果 PC-DMIS 未突出显示正确的特征，请在圆上至少再单击两个位置。
不使用CAD数据
要在不使用 CAD 数据的情况下生成圆，请执行以下步骤：
在曲面上采三个点，以查找圆所在的平面。
在孔里（或键上）触测三次。PC-DMIS 将使用所有三个测点来计算自动圆。还可以再采一些点。PC-DMIS 将使用所有测定测点的数据，直至单击创建按钮。所显示的 X, Y, Z 值是计算所得的圆（或键）中心。
如果需要的话可以对对话框及测头工具栏中的触测路径特征选择卡进行任何其他修改。
单击创建。
键入数据
这种方法允许用户键入圆所需的 X、Y、Z、I、J、K 中心值。
在对话框中键入特征所需的 X、Y、Z、I、J、K 值。
单击创建在测量程序中插入特征。
计量扫描校准
圆自动选项提供计量扫描校准策略来校准与计量扫描筛选器一起使用的测头测尖。有关更多信息，请参见“使用计量扫描校准策略”。
