圆跳动

圆跳动规格控制特征的曲面横截面可以与以某个基准轴为中心的理想圆偏移的角度。

实际值：
对于横截面，这是两个圆之间的最小距离。这些圆以基准轴为中心并垂直于基准轴。它们包含之间的整个横截面。

假设您具有以下圆跳动规格：

使用上述规格，横截面之一的实际值如下所示：

实际零件曲面使用实线，实际基准使用虚线，阴影区域显示了包含横截面曲面的最小公差带。公差带与实际基准轴完全同轴。整个特征的实际值是所有横截面中最差的实际值。

最后，其中一个横截面的测量值（使用DEFAULT基准数学）如下所示：

测得的公差带与测得的基准轴完全同轴。在这种情况下，由于测量点的密度不够高，因此测量值小于实际值。整个特征的测量值将是所有横截面中最差的测量值。

允许的特征类型

您可以使用具有曲面数据的圆、圆柱、圆锥或平面特征。有关具有曲面数据的圆、圆柱、圆锥和平面的详细信息，请参见“具有和不具有曲面数据的特征类型”。这些特征在名义上必须与基准轴同心。

圆特征

测量值：
这是两个圆之间的距离。圆包含它们之间的所有测量点。圆以基准轴为中心并垂直于基准轴。

通常，两个圆是共面的。这意味着曲面的锥角为零。但是，该命令中的“圆锥半角”选项使您可以指定圆锥曲面。在这种情况下，PC-DMIS将两个圆角倾斜，以使公差带垂直于标称曲面。圆锥半角代表标称曲面的角度，而不是公差带。

选择这些内部和外部约定代表典型的默认值。在大多数情况下，外圆矢量指向圆锥顶点 - 正角。同样，内圆矢量指向远离圆锥顶点 - 正角。

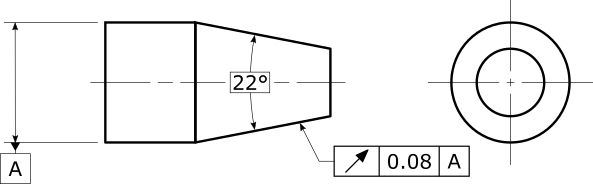

假设您具有以下规格，并且决定将圆锥作为一系列圆测量（即使我们建议使用圆锥特征）：

在这种情况下，圆是外圆，这意味着如果圆的向量指向右侧（朝向圆锥顶点），则圆锥半角应设置为+11°。如果圆的矢量指向左侧（远离圆锥顶点），则圆锥半角应设置为-11°。

圆柱特征

该几何公差将来自圆柱特征的数据分为多个横截面。公差评估每个横截面上的跳动。为了最大可能找到最差的实际横截面，我们建议您测量具有许多横截面的圆柱体。

测量值：
在整个特征中，这是最差横截面的测量值。如果未测量横截面中的测量数据，PC-DMIS 会向您显示错误。

圆锥特征

该几何公差将来自圆锥特征的数据分为多个横截面。公差评估每个横截面上的跳动。它将每个公差带定向为垂直于标称曲面。为了最大可能找到最差的实际横截面，我们建议您测量具有许多横截面的圆锥体。

测量值：
在整个特征中，这是最差横截面的测量值。如果未测量横截面中的测量数据，PC-DMIS 会向您显示错误。

平面特征

该几何公差将来自平面特征的数据分为围绕基准轴的一个或多个圆形截面。公差将每个公差带定向为垂直于标称曲面。为了最大可能找到最差的实际圆形截面，我们建议您测量具有许多圆形截面的平面。

测量值：
在整个特征中，这是最差圆形截面的测量值。如果未在围绕基准轴的圆形截面中测量测量数据，则PC-DMIS会向您显示错误。

有效性规则

基准参考坐标系必须建立明确的基准轴。

允许的修饰符

无。该几何公差不允许使用修饰符。

曝光选项

对于圆形特征，“圆锥半角”选项允许圆代表圆锥曲面而不是圆柱曲面的横截面。这将调整公差带的方向。正圆锥半角和负圆锥半角都有意义，这使您可以控制标称圆锥开口方向与标称圆的矢量平行还是反平行。

对于圆锥半角为正的内圆，圆向量从较小的圆锥直径指向较大的圆锥直径。负圆锥半角是相反的。选择该约定是因为它使大多数用户最常使用正角。

对于圆锥半角为正的外圆，圆向量从较大的圆锥直径指向较小的圆锥直径。负圆锥半角是相反的。选择该约定是因为它使大多数用户最常使用正角。

当至少一个基准特征具有曲面数据时，基准数学类型控制根据基准特征的曲面数据计算测量基准的方式。有关更多信息，请参见“PC-DMIS 如何解决和使用基准”。
