同心度规格控制特征可以从同心于一个或多个基准偏移的程度。
对于此几何公差，以下三个方面可以协同工作：
每个考虑特征以及每个产生的公差特征
每个公差区域
基准特征
为评估此公差，PC-DMIS 会将每个考虑特征转换为公差特征。您可以在“派生公差特征”中找到相关说明。
然后，PC-DMIS 将每个公差特征优化到其相应的公差区域。优化过程会考虑每个基准所施加的约束。
您可以使用以下特征类型：
3D构造的BF线、套用线、通用线、圆柱、圆、球体和圆锥体
PC-DMIS根据您使用的标准（ASME Y14.5或ISO 1101）构造公差特征。
ISO 1101（或其特征没有曲面数据）：
PC-DMIS以与位置公差相同的方式构造公差特征。
ASME Y14.5，其圆柱、圆、球体和圆锥体具有曲面数据：
PC-DMIS 提供在 MEDIAN_POINTS 或 AXIS 之间切换的选项：
AXIS - 该软件将公差特征构造为无关配套包络的轴（这与位置公差相同）。
MEDIAN_POINTS - 该软件从特征的所有中点构造公差特征。它根据ASME Y14.5 2009的7.6.4.2.2段进行此操作。
对于ISO，公差带形状始终是直径的。它的方向平行于基准轴。
对于ASME，公差形状通常是直径的，但是球体特征可以具有球形或直径区域。
有一种特殊情况需要考虑。如果您具有两个或多个球体的球形区域同心度（因此，ASME同心度），则从标准上尚不清楚应同时考虑还是独立考虑这些球体。PC-DMIS几何公差命令会同时考虑它们，因为这是比较保守的选择。
实际值：
这是包含实际公差特征的最小公差带的尺寸。公差带名义上定向并定位到每个实际基准。
测量值：
这是包含测量公差特征的最小公差带的尺寸。公差带名义上定向并定位到每个测量基准。
假设您具有以下同心度规格：
通过以上规格，实际值如下所示：
实际零件曲面使用实线，实际基准使用虚线，公差特征使用点线，并且在阴影区域中显示包含实际公差特征的最小公差带。公差带与实际基准轴完全同心。
最后，测量值（具有默认值基准数学）如下所示：
测量的公差带与测量的基准轴完全同心。在这种情况下，由于测量点的密度不够高，因此测量值小于实际值。
所有输入特征（考量和基准）必须具有正确的指定标称值。这样可确保测量值计算正确，公差命令正确识别可优化的自由度。
基准参考框必须是轴向的，并且所考虑的一个或多个特征曲面必须与基准轴名义上同心。
当考虑的特征是圆柱、圆或球体时，参考ISO 1101的同心度公差允许最大实体修饰符
指示规格处于最大实体原则 (MMC)。或者，其允许最小实体修饰符
指示规格处于最小实体原则 (LMC)。这意味着，当无关的配套包络尺寸（或 LMC 的无关最小实体包络尺寸）偏离 MMC（或 LMC）时，会将附加公差或“加偿”公差添加到特征控制框中的公差，从而产生总公差。有关此加偿公差的更多信息，请参见“使用几何公差命令评定尺寸”。
当所考虑的特征具有曲面数据时，同心度公差具有特征数学类型。
该数学类型控制根据考量特征的曲面数据计算公差特征的方式。有关更多信息，请参见“派生公差特征”。
当至少一个基准特征具有曲面数据时，基准数学类型控制根据基准特征的曲面数据计算测量基准的方式。有关更多信息，请参见“PC-DMIS 如何解决和使用基准”。

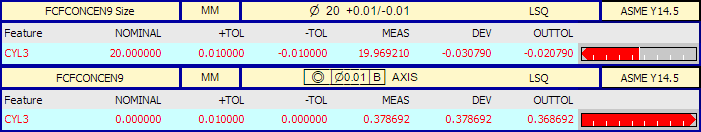

这是圆柱同心度公差的报告示例。圆柱的尺寸公差位于上部标签中，同心度位于下部标签中。
