平面度规格控制特征可以从完美平坦偏移的程度。换句话说，平面度评估特征的平坦度。PC-DMIS 只支持平面平坦度规格。
实际值：
这是两个平行平面之间的最小距离，其包含二者之间的整个曲面。
测量值：
这是两个平行平面之间的距离，其包含二者之间的所有测量点。最佳拟合例程决定两个平面的曲面法线。根据测量的不确定性、测量的点数以及测量点的位置，该值可以大于或小于实际值。这是一个示例情况，其中测量的点太少，因此测量值小于实际值：
您可以使用具有曲面数据的平面特征。有关具有曲面数据的平面的详细信息，请参见“具有和不具有曲面数据的特征类型”。
无。该几何公差不允许使用修饰符。
曝光选项
公差带数学类型控制最佳拟合例程：
DEFAULT - 这会计算最小区域最佳拟合平面（也称为最小-最大）。其会根据曲面数据找到最小测量值。从数学上讲，它与规格非常相似，因为如果密集地、高精度地测量这些点，测量值就会非常接近实际值。
LSQ - 这会计算最小二乘法最佳拟合平面，将偏移的二乘之和最小化为最佳拟合平面。该选项产生较大的测量值（比默认值选项更保守）。但是通常，此选项的计算速度更快。
以下是平坦度公差示例报告：
如果选择每单位复选框，则平坦度有两段。第一（上）段是如上所述的整体平坦度。下段是每单位平坦度，其定义单位大小、形状和方向。每单位公差控制每个可能公差特征单位的平坦度。
由您负责执行以下操作：
选择一个方形或矩形单位。
选择大小或每个单位的大小。
控制单位的方向。
控制单位方向
单位方向向量控制单位如何在平面内定向。其始终处于标准化状态，并始终垂直于平面的标称曲面法线。您可以使用单位方向对话框的特征控制框选项卡中的单位方向按钮编辑向量。有关更多信息，请参见“特征控制框选项卡”下的“单位方向”。对于矩形单位，方向向量表示单位区域第一个尺寸的方向。例如，如果单位区域为 5x3，则单位方向向量对应 5。对于方形单位，该矢量代表其中一个方形面的方向。
实际值：
从概念上讲，整个公差特征划分为无限数量的重叠单位。每个单位有定义的单位大小、形状和方向。每个单位有自己的平坦度实际值。整个特征的平坦度实际值是最差单位的实际值。
测量值：
有大量重叠单位都包含测量点子集。对于任何给定单位，测量值都是两个平行平面之间的最小距离。这些平面包含单位的其之间测量点子集。这与默认公差区域数学类型相同。最小方形公差区域数学类型不适用于每单位公差。
整个特征的测量值是最差单位的测量值。
几何公差命令使用的算法不会检查每个可能的单位。作为替代，其会智能搜索最差单位。其始终寻找最差单位。这样做所需的计算时间远远少于检查每个可能单位。
在 PC-DMIS 2020 R2 及更高版本中，您可以控制单位方向。单位方向矢量在零件坐标中。在更早版本中，无法通过 XactMeasure 每单位平坦度控制单位方向。此外，单位是与机器坐标系而不是零件坐标系对齐。
在 PC-DMIS 2020 R2 及更高版本中，每单位平坦度算法较为保守。这意味着该算法始终寻找最差单位。在更早版本中，XactMeasure 每单位平坦度会评估大量单位，但但不会始终寻找最差单位。

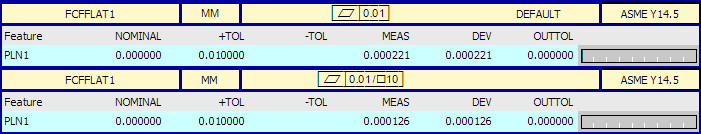

以下是平坦度每单位公差示例报告。上部标签与整体平坦度对应，下部标签与每单位平坦度对应。
