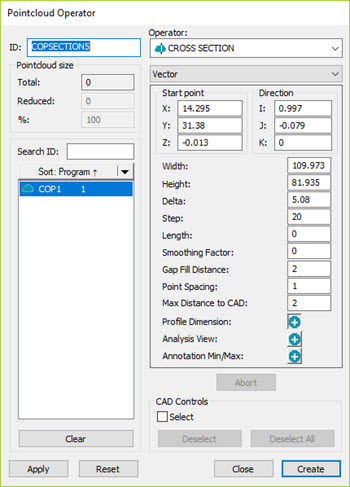

“点云运算符”对话框 - 横截面运算符
截面运算生成由一组平行平面与 COP 或网格对象相交所定义的折线的子集。该组平面由起点、方向矢量、平面与平面之间的步长距离以及长度定义。平面的数量由被拆分为长度加 1 的步长距离确定。
横截面运算符可通过轮廓尺寸求值。
要将截面运算应用至点云，可单击点云工具栏上的截面点云 (
)，或选择插入 | 点云 | 截面。
从点云或 QuickCloud 工具栏中，单击 2D 截面幻灯片放映按钮
，以 2D 视图显示横截面。更多信息，请参见“显示和隐藏横截面折线”主题中的“横截面幻灯片放映”部分。
运算符列表之下的列表包含三个选项：矢量、轴、曲线，以及两点。有关曲线功能的工作原理，请参见“沿曲线创建横截面”主题。有关两点选项的详细数据，请参见“在两点之间创建横截面”主题。
截面运算符使用的选项有：
起点：此值表示属于切割点云的第一个平面的点的坐标。软件在“图形显示”窗口中将起点显示为蓝色球。您可以将球用作手柄以拖动到新位置。起点由在“图形显示”窗口中第一次单击定义。在实际编辑窗口命令中，起始点值在起始点参数中。
方向（仅适用于矢量和两点选项）- 此值指示法矢量的方向。可通过在“图形显示”窗口中单击的第一下定义。在实际的“编辑”窗口命令中，方向值由 NORMA 参数提供。
轴（仅适用于轴选项）- 使用此选项沿 X、Y 或 Z 轴创建横截面。选择所需轴（默认值为 X），在“图形显示”窗口中设置起点并设置终点。剖面将在横截面之上以给定步长值剪切零件。
宽度：此值表示考虑中的截面宽度。如果值为 0，系统将此值作为 CAD 和 COP 边界框值进行计算。
高度：此值表示考虑中的截面高度。如果值为 0，系统将此值作为 CAD 和 COP 边界框值进行计算。
差量：此值表示某点被视为属于截面时到平面的最大距离。在实际的“编辑”窗口命令中，差量值由 TOLERANCE 参数提供。差量属性仅在选择 COP 对象时可用。
步距：此值表示平面间的距离。在实际编辑窗口命令中，步距值在增量参数中。
如果步骤框中的值大于长度框中的值，则在起点处仅创建一个截面。
长度：此值指示第一个平面与最后一个平面之间的最大距离。长度值出现在对话框的长度参数中，并在“图形显示”窗口中显示为一条紫线。
平滑因子：当此值设置为 0（零）时，将应用非常小的内部平滑因子。
当您使用平滑因子时，PC-DMIS 将具有平滑约束的最小二乘拟合应用于有序的点集。在使用平滑因子时需要权衡，因为随着样条曲线的粗糙度被平滑，点从其原始位置移开。因此，在应用平滑因子时应谨慎，因为它会移动或更改数据。此选项可用于平滑您认为是“噪音”的点。
平滑因子值没有上限。但是，此值增加得越多，在看到任何明显变化之前，它对数据的影响就越小。使用非常大的平滑因子时，测量的横截面折线的原始形状将发生变化。
您应该使用介于 0.1 和 0.25 之间的起始值测试平滑因子选项。然后，根据结果，将值增加到 0.5、1 或 2 并重新测试，直到达到所需的结果。

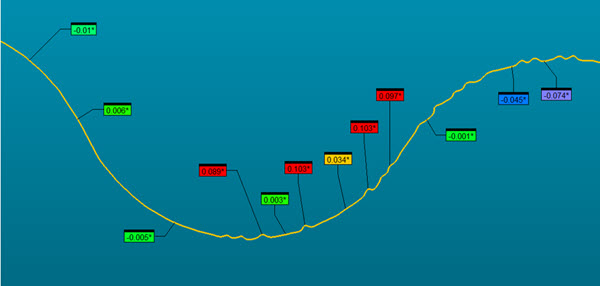

平滑因子设置为 0（零）的示例

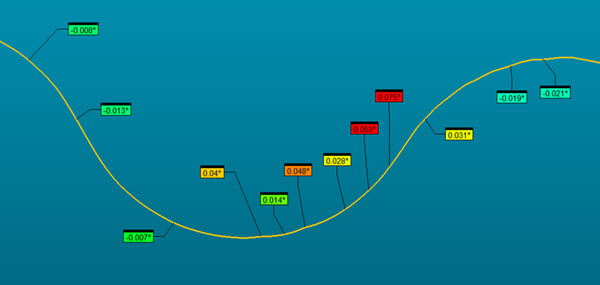

平滑因子设置为 0.5 的示例
间隙填入距离：该值定义沿横截面黄色所测折线的最大间隙距离。如果间隙等于或小于此值，将用计算的点填满间隙。您也可以在 PC-DMIS 设置编辑器中设置此值。更多信息，请参见PC-DMIS设置编辑器文档中的“CrossSectionMaximumEmptyLength”主题。
点间隔：仅当CrossSectionCopCadCrossSectionDrivenByCad 注册表项被设为 1 (True) 时，方可使用该值。此值为沿 CAD 折线寻找最佳插入 COP 点的所用步数。若要获得更高精度，或者如果 CAD 模型非常小，则此值可被设为更小的值。
点间隔还通过 CrossSectionCopCadCrossSectionStep 注册表定义。有关此注册表项的更多信息，请参见设置编辑器文件中的“CrossSectionCopCadCrossSectionStep”主题。
距 CAD 的最大距离：该值定义了点云数据相对于标称 CAD 模型的最大距离。默认值为2 mm。如果扫描的零件偏离 CAD 模型超过最大距离值，软件可能不会计算黄色测量截面。您可以调整此值以考虑扫描数据相对于 CAD 模型的较大偏差。
轮廓尺寸 - 单击添加按钮
，为每个横截面创建新的轮廓尺寸。有关轮廓尺寸的详细信息，请参见 PC-DMIS 核心文档中“使用旧尺寸”一章中的“标注轮廓 - 直线或曲面”主题。
分析视图 - 单击新增按钮，在“编辑”窗口中创建 ANALYSISVIEW 命令。有关 ANALYSISVIEW 命令的更多详细信息，请参见 PC-DMIS 核心文档中“插入报告命令”一章中的“创建分析视图命令”。

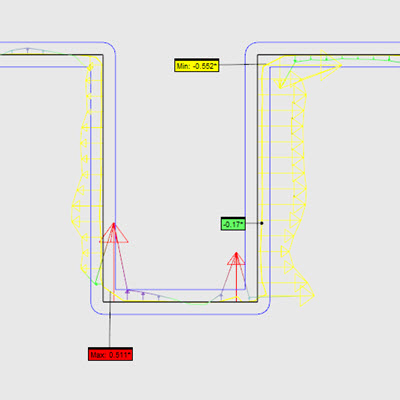

批注最小值/最大值：单击新增按钮，将以使用中横截面批注标签之形式建立最小值和最大值。
每次执行测量例程时，均将重新计算最小和最大点。
CAD 控件 - 选中选择复选框可选择“图形显示”窗口中的曲面。当单击创建时，PC-DMIS 可筛选所有未通过选定曲面的截面。

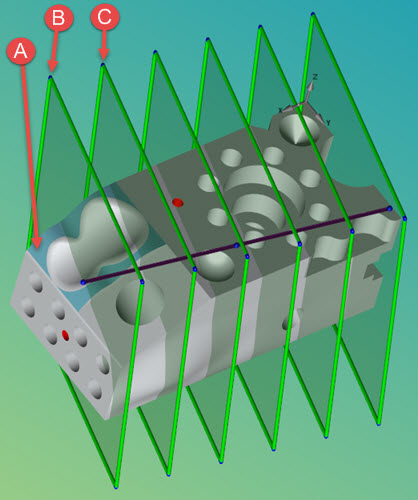

例如，如果在定义起点和终点后选择曲面 A，则仅生成 B 和 C 的横截面：
选定表面 A 将截面限制为 B 和 C 的示例
所选曲面不影响点击查看按钮时所看到的。
当剖切面在“图形显示”窗口中可见时，您可以按照以下方式对其进行管理：
选择一个平面的边缘句柄并拖动，重新调整剖切面的高度和宽度大小。
选择一个平面的棱角句柄并拖动，绕着平面的轴旋转平面集。
选择第一条或最后一条紫色长度线的蓝点句柄并拖动，重新定义紫线的起点或终点定义。当方向发生更改时，对话框中的值及“图形显示”窗口中的平面数将得到更新。在轴模式下，平面的方向不发生更改。
选择并拖动紫色长度线的中间蓝色句柄，移动平面集。
创建或编辑横截面时，剖切面显示在透明视图中，如上所示。
单击创建：
将为各平面向“编辑”窗口中插入一条 COP/OPER,CROSS SECTION 命令。
例如：
COPSECTION3=COP/OPER,Cross Section,TOLERANCE=0.05,WIDTH=117.715,HEIGHT=227.086,
START PT = -6.439,60.097,6.276,NORMAL = 0.9684394,-0.2221293,-0.1130655,SIZE=76
参考,点云1,,

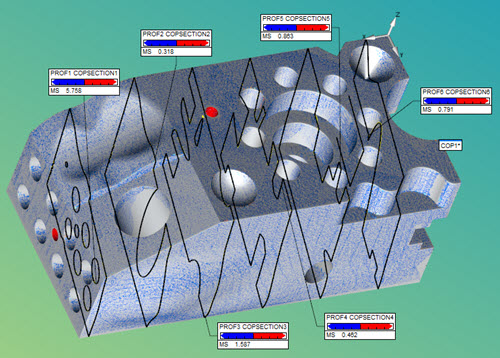

黑色折线代表标称 CAD，黄色折线代表 COP 折线。
如下所示，将每个平面的标签插入“图形显示”窗口：
完成后的截面显示六个平面
键入值定义截面
使用点云运算符对话框键入值：
START PT - 指定起点 X、Y 和 Z 方框中的横截面起点。
NORMAL - 指定方向 I、J 和 K 方框中的横截面矢量。
WIDTH：指定宽度方框中横截面宽度属性。
HEIGHT：指定高度方框中横截面高度属性。
TOLERANCE：指定某点被视为差量方框中横截面的一部分时，确定到平面的最大距离的值。
INCREMENT：指定步长方框中剖切面之间的值。
LENGTH：指定长度方框中第一个和最后一个剖切面之间的值。
SMOOTHING TOLERANCE：指定公差值，此值用于精简与平滑公差方框中生成横截面关联的点。
使用“图形显示”窗口定义截面
若要定义某些参数，单击“图形显示”窗口中的 CAD 模型，选择起点。出现粉红色线条。单击 CAD 模型上的第二个点，确定方向矢量和长度。
从“图形显示”窗口中创建轮廓尺寸
当双击横截面标签时，将创建新的轮廓尺寸，以计算所选的横截面。
用2D半径量规测量横截面上的半径
PC-DMIS提供2D半径量具以快速测量点云横截面的半径。有关详细信息，请参阅“2D 半径量规概述”。
