可使用点云运算符或网格运算符对话框的曲线功能沿曲线特征创建横截面。创建的横截面将垂直于 CAD 曲线。

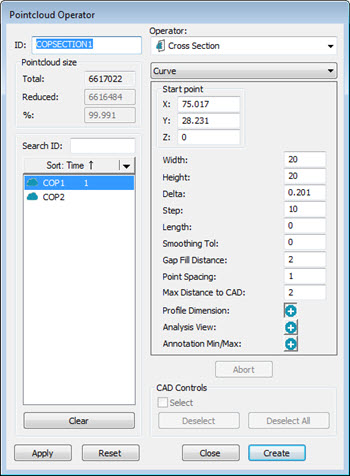

“点云运算符”对话框 - 横截面运算符，选择曲线功能
要沿曲线创建横截面：
对于以 COP 为输入的横截面，单击插入 | 点云 | 运算符，以显示点云运算符对话框。
对于以网格为输入的横截面，单击插入 | 网格 | 运算符，以显示点云运算符对话框。
从运算符列表中选择横截面运算符，然后从运算符列表下方的列表中选择曲线功能。

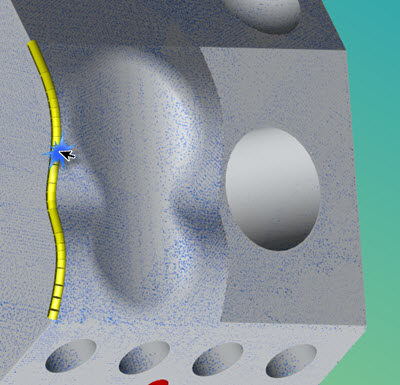

在图形显示窗口中，将鼠标悬停在任何曲线特征上。PC-DMIS 将自动检测和突出显示曲线。

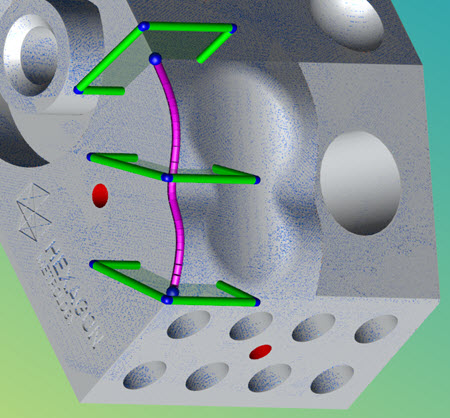

单击想要创建横截面的突出显示的边缘。PC-DMIS 会自动生成横截面。

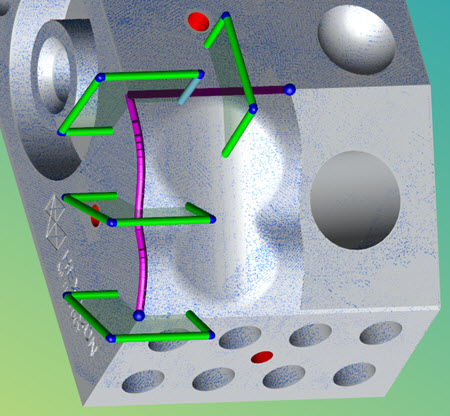

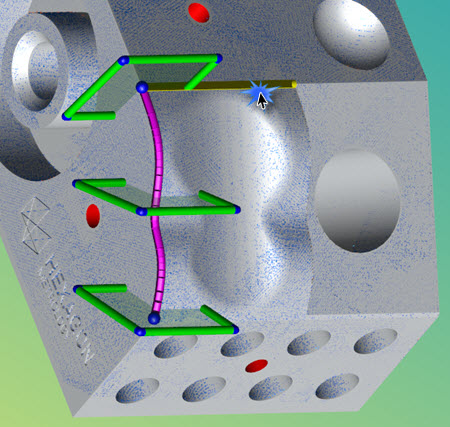

按住 Ctrl 键，并将鼠标悬停在下一个边缘上，以选择多个相连的边缘。
单击边缘以选择边缘。
按此方式选择所需数量的边。
要取消选择边，按下 Ctrl 键并鼠标悬停在第一或最后一条边（变为红色）上，然后在边上单击鼠标左键。
要取消选择所有边，单击重置按钮。

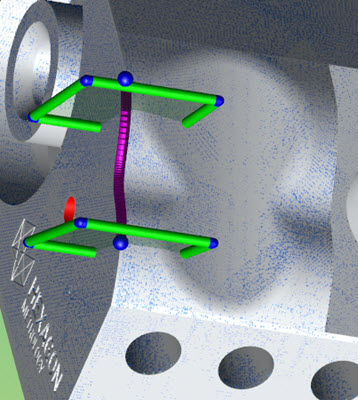

拖动曲线长度线（紫线）的起点或终点（蓝球句柄），可仅定义曲线的一部分。若更新的部分太短，单击重置按钮取消或从步骤 3 开始重复。
对定义的横截面的起点或终点作出更改时，该对话框的值自动更新。

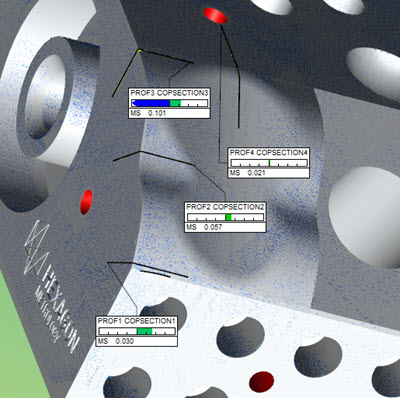

完成后，单击应用创建折线。单击创建，以在编辑窗口中生成横截面。
黑色折线代表标称 CAD。黄色折线代表测定折线。
沿曲线平滑横截面
可沿点云运算符或网格运算符对话框中带平滑公差选项的曲线平滑创建的横截面。更多信息，请参见“横截面”激光帮助主题中的“平滑公差”描述。
