PC-DMIS 可提供图形覆盖，在“图形显示”窗口中创建或编辑的特征之上或周围绘制。这些标色的覆盖可让您直观地查看测头工具箱和自动特征对话框中匹配色的参数或设置。
您可以通过测头工具箱（视图 | 其他窗口 | 测头工具箱）的激光扫描属性选项卡中的可视化工具开/关图标打开或关闭可视化覆盖。
可视化工具 开/关图标
以下是一些示例。这些示例涵盖所有可能的图形覆盖。
彩色图层注解
黄色线或圆 - 过扫描区域。
蓝色线或圆 - 特征的深度值。
红线 - 特征缩进值。
紫色圆 - 特征间隔值。
粉红圆或粉红矩形 - 特征环带值。
圆锥和圆柱图层
DCC 圆柱和圆锥的界限（起点和终点加上过扫描值）将以浅海绿色显示。参见下图 DCC 圆锥示例。
便携圆柱和圆锥（或仅特征抽取特征）的界限（起点和终点减去垂直剪裁值）以暗黄绿色色显示。参见下图便携圆柱示例。
如需了解特定的参数或特征的信息，参见 PC-DMIS 激光文档中“用激光传感器创建自动特征”一节的相应主题。
一些带图层的样例特征

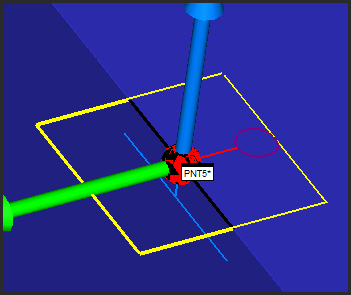

样例边界点
样例圆

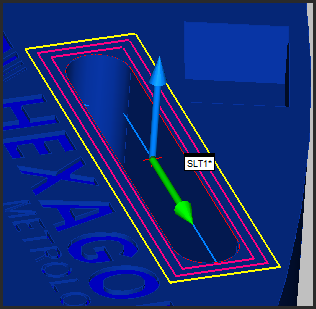

样例槽
样例DCC锥
样例便携圆柱
