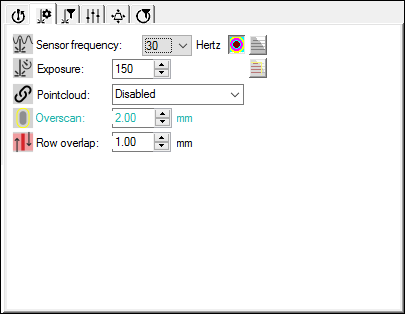

测头工具箱 - 激光扫描属性选项卡
激光扫描属性选项卡定义PC-DMIS如何采集扫描数据，以及是否在“图形显示”窗口中显示扫描线和特征可视化。
显示/隐藏条纹 - 该按钮切换显示零件模型上的激光条纹。单击此按钮，允许激光扫描条纹实时显示在“图形显示”窗口中。PC-DMIS 将条纹在“图形显示”窗口中的显示限制在特征标称距离加过扫描值。软件使用Overscan值来控制剪裁量和条纹的可见性。下图给出了这些条纹显示方式的示例。

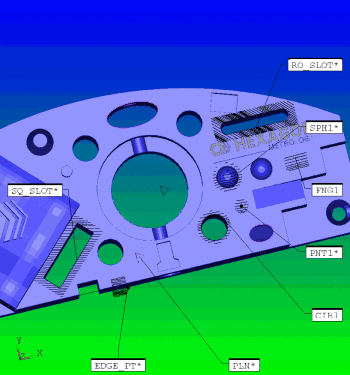

扫描特征显示条纹
声音 开/关 - 该按钮声音开关切换。参见“使用声音事件”。
可视化工具 开/关 - 该按钮切换是否显示彩色可视化工具。更多信息，参见“了解可视化工具”。

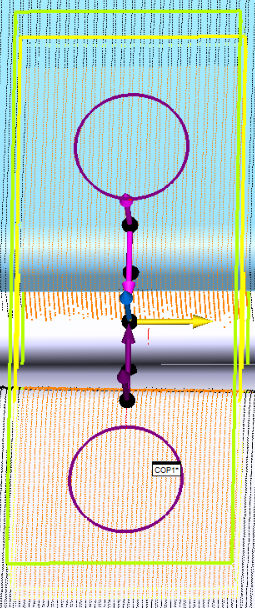

显示/隐藏隔离点 - 此按钮根据当前设置切换软件传递给特征提取器引擎的
那些点的显示。
初始化测头 - 此按钮启动或初始化激光。在初始化激光之前，您无法使用激光进行任何操作。需要大约15秒。按钮出现在此选项卡上，用于便携配置。

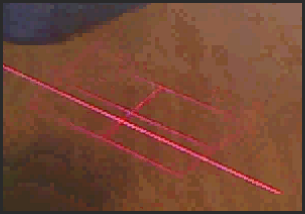

投影仪：仅用于手动关节臂上的 V5 Perceptron 测头。单击此按钮可打开投射在零件上的投射红光网格。就像目标上的十字线。当测头朝向或远离零件移动时，测头的激光扫描线会穿过此目标。为了得到最佳效果，激光的扫描线应该与该目标的中心线对齐。这与扫描线指示器的功能相同，帮助在测量零件时使测头保持在最佳高度。由于此功能仅在手动应用程序中起作用，因此如果在自动特征对话框中使用测头工具箱，则PC-DMIS将禁用此图标。
自动缩放开/关 - 该按钮打开或关闭激光自动缩放功能。开始扫描后，自动缩放动态移动、缩放、旋转含“图形显示”窗口中激光数据的视图及调整该视图大小，显示传入数据。
您可以使用向上、向下箭头覆盖限制或将一个值输入任一方框中。然而，您的测量机拒绝无效值，并转为有效数字。
