创建 Excel 表单报告命令

此过程说明如何将 Excel 表单报告命令插入测量例程。

在Microsoft Excel中创建扩展名为.xlsx的模板。（您可以在任何计算机上创建模板。您无需在连接到CMM的计算机上安装Microsoft Excel。）
将模板文件 (.xlsx) 复制到以下文件夹中：

C:\Users\Public\Documents\Hexagon\PC-DMIS\<版本>\ExcelFormReport\Templates

其中，<版本> 表示 PC-DMIS 的版本。

所有模板都必须存储在此文件夹中。PC-DMIS 提供了一些默认模板。您必须确保模板的页眉、页脚、字体和格式符合组织的要求。

要插入 Excel 表单报告命令，请选择插入 | 报告命令 | Excel 表单报告以打开 Excel 表单报告对话框。您也可以在编辑窗口中键入 EXCELFORMREPORT 命令。

Excel 表单报告对话框 - 表单选项卡

在 Excel 表单报告对话框的 ID 框中，键入报告的名称，或保留默认值。
从模板列表中，选择模板。该列表显示模板文件夹中的所有模板。请参阅步骤 2。

PC-DMIS 在视图区域中显示模板。如果模板包含 .layout.xml 文件，则视图区域将显示存储在 .layout.xml 文件中的模板数据。将字段与单元格关联并保存命令后，PC-DMIS 将为每个模板生成 .layout.xml 文件。文件名是<表单名称>.layout.xml，其中<表单名称>是模板的名称。

如果选择 AS9102（PC-DMIS 附带的默认模板），并且模板包含 AS9102.layout.xml 文件，则视图区域显示如下内容：

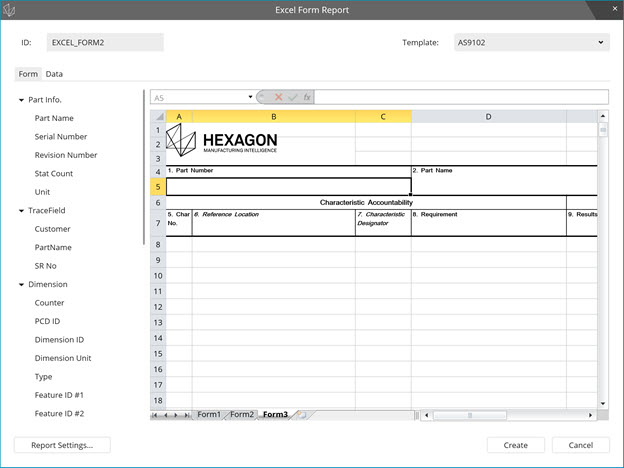

如果选择 AS9102，并且 AS9102.layout.xml 文件不可用，则视图区域显示如下内容：

如果存在 .layout.xml 文件，则除非要编辑模板，否则不必配置模板。从 Excel 表单报告对话框中，单击创建以将命令插入“编辑”窗口。

要配置模板，您需要使用标题和数据字段填充模板。可以以下两种方法之一操作：

方法 1：从视图区域的左侧，您可以使用零件信息和跟踪字段组来填充模板的标题单元格。从适合的单元格上的那些组中拖动一个字段（例如，将零件名称拖到零件名称单元格中）。

如果在跟踪字段组中没有看到任何内容，则首先需要将 TRACEFIELD 命令添加到测量例程中。有关如何插入 TRACEFIELD 命令的信息，请参阅“插入 TRACEFIELD 命令”。

从视图区域的左侧，您可以使用尺寸、自定义字段和摘要组来填充模板的列或行。从适合的单元格上的那些组中拖动一个字段（例如，将计数器拖动到字符编号单元格中）。

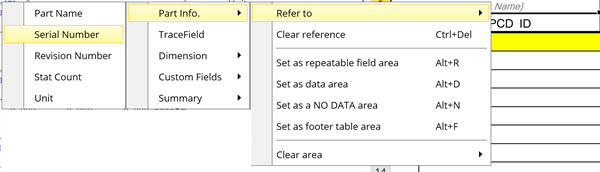

方法 2：右击要与字段关联的单元格，导航到所需字段，然后选择它。

零件编号单元格与零件编号字段关联的示例

如果模板具有多个工作表，请在视图区域中选择选项卡，并按步骤 6 中的定义关联数据。
要清除单个单元格中数据的关联，请选择该单元格，然后按 Ctrl + Delete。您也可以右键单击单元格并选择清除引用。要清除多个单元格中的数据关联，请选择单元格区域，然后按 Ctrl + Delete。
关联行或列中的字段后，选择所有关联的数据字段，右键单击它们，然后选择设置为数据区域。这将设置数据区域并使用黄色背景突出显示该区域。数据区域定义了 PC-DMIS 需要为每个尺寸复制以填充模板的数据字段集合。

执行测量例程后，数据区域（行或列）将从第一个尺寸填充数据。
