自动触测目标 - 棱边参数设置

在理想目标的当前值上右键,可以修改它的值。如果某值是 N/A,那么说明该参数“不适用于”当前设置。

ID:该列显示目标列表中某个项目的唯一标识符。相同的 ID 也会用在“图形显示”窗口影选项卡中。

最小/最大类型:对于边缘点,当选择最小最大平均选项时,目标实际上是矩形区域。它有扫描方向,且矩形区域的大小可以更改。在定义的矩形区域内,建立与目标边缘检测的扫描方向平行的多个边缘扫描。每个边缘扫描检测一个点,并根据选择的选项计算结果。

可用的选项有:

密度:该列显示当前目标的触测密度类型。可用的密度类型包括:

密度选项不可用于边缘点或曲面点扫描。

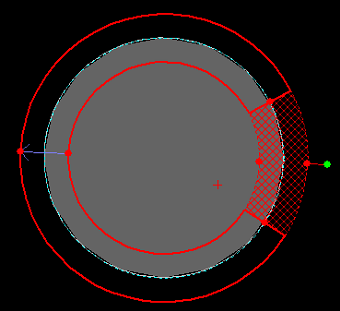

从属扫描:定义了(当前单位)在目标内应用到非混合区域的从属扫描距离(例如,两边组成的夹角)。PC-DMIS 影像测量 不会从目标上的从属扫描区域返回任何点,且显示指示忽略的区域。PC-DMIS 影像测量 会尝试将从属扫描值设置为合适的默认值。

从属扫描选项不可用于边缘点或曲面点扫描。

边缘选择: PC-DMIS 影像测量会尝试使用最合适的方法检测一个边缘。它支持以下方法:

强度:展示了在特征测量中使用的边缘强度。当寻找一个边缘时,软件会忽略赋予的“强度”低于此阀值的边缘。您可以在0-255的范围内修改预定义的值。数字越大,边缘越强。如果PC-DMIS 影像测量在一个边缘不能返回足够的点,可以减少该值。如果影像返回一组错误的边缘,可以增大该值。

边缘极性:此值确定被查看和发现的边缘是由黑转白、由白转黑还是两者均可。可为以下类型的边缘指定此值:主要边缘最近标称边缘匹配边缘指定边缘

设定边缘的极性可以将特定极性的边缘从算法中排除,提供速度的改进。例如,将极性设置为[|]>[]会抛弃所有不是从黑到白的边缘,就像对支配边缘那样。

测点目标方向:此值可确定算法在确定极性时将使用的方向。例如,若您沿着一个方向穿过目标,边缘将从白色变为黑色 ([ ]>[|]),但是若采用相反方向,同一个边缘将从黑色变为白色 ([|]>[ ])。此值将始终可用于指定边缘类型。若将极性设置为 [?]>[?] 以外的值,则还可用于:主要边缘最近标称边缘和匹配边缘

特定边缘#:该值展示了最近讨论的特定边缘检测方法使用的边缘。指定值的范围在1-10之间。

自适应阈值:将此值设置为“”以处理照明的变化。该设置默认设置为“”,因为它在大多数情况下适用。必须打开这一设置,例如,当您的及其照明不均匀,特征的已知位置可能与执行时位于 FOV 中的位置有所不同。

阈值固定的情况下,可能检测到不同的边缘点,引起测量错误或不稳定。但是,如果目标带中所含的零件区域因纹理或其他噪音而更改,这些变化可能造成自适应阈值的结果高于预期的边缘阈值。结果是未检测到预期边缘。在此情况下,最好将“自适应阈值”设置为“”。

感应灯光:该值决定了测量机在测量之前是否执行一次自动灯光调整,主要是为了达到最佳的结果。若设为,PC-DMIS 将根据获知的百分比设置照明,但亮度不会自动调整。SensiLight 是感应照明 (Sensible Lighting) 的缩写。

在执行时间,如果感应照明是打开的,会使用一个快速检查来确保照明不是太暗或太亮。如果是,会自动调整照明确保它的敏感。其给予操作员可以使用新的照明设置的选择,这样下一次测量特征时即可使用新的改善设置。

照明:该参数显示用于该目标的照明值。在触测目标选项卡,或“图形显示”窗口的影选项卡上选择目标,并修改照明选项卡的照明值,可以修改特定目标的照明。有关执行此操作的信息,请参见“测头工具箱:照明选项卡”。
