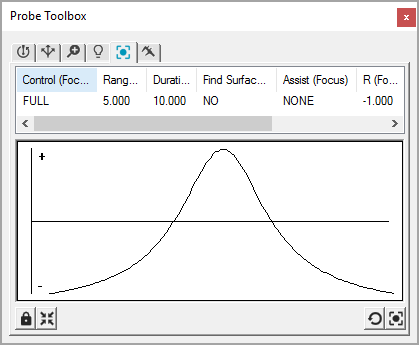

聚焦图结果不佳的测头工具框—聚焦选项卡。良好的对焦图显示圆滑的曲线，形状和倒置的 U 类似。
通过对焦选项卡，您可以在零件上由“图形显示”窗口定义的矩形区域内执行一个即时对焦。本软件使用此选项不生成任何测量例程命令。
要执行聚焦，使用此窗口中的影像选项卡在所需的零件部分上移动或调整矩形目标，然后选择一个聚焦按钮。测量机将聚焦目标的指定区域，并在影像选项卡上将最佳聚焦位置显示为重叠，同时在图中显示聚焦曲线。
如果选择了双重通过，最初的通过不显示在图形中，只显示第二次通过。
为了实现最佳聚焦精度和可重复性，聚焦必须在可用的最高放大倍率下执行。
选择聚焦参数集，可在触测目标选项卡中设置特定的特征聚焦参数。请参见“测头工具箱：触测目标选项卡”。
影像标签上显示的警告和错误将指示对焦成功并提供回馈。
如果给出了警告前缀，聚焦值已经计算，但是精确度可以通过考虑警告文本加以改进。它会警告速度是否过快，聚焦矩形是否太小，或放大倍率不够高。
如果给出了错误前缀，聚焦计算失败，这样它就会恢复前一个聚焦位置。
