测头工具框 - 触测目标选项卡
只有您定义并使用支持的影像测头时才会出现该选项卡。

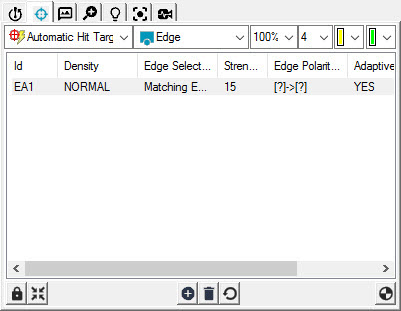

触测目标选项卡显示边缘检测以及用于测量特征的聚焦参数。
使用影像测头时，可调整并测试目标。此选项也可用于将一个默认目标分割为多个带有自身参数集的子目标。例如，您可使用默认的一个目标测量一个圆，或将此圆分割为独立的弧段，每个弧段有自己的目标参数集。这些目标参数包括边缘检测法、照明、点密度等。

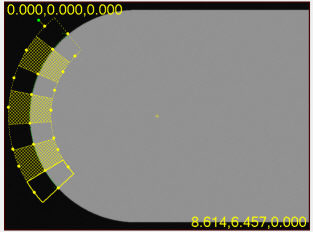

显示 7 个目标且带 4 个活动（标准）目标区域的弧示例。请注意，目标列表中的每个目标都有其独立的目标参数集。
PC-DMIS 在选项卡的目标列表中以一行形式显示特征目标及其相关参数。您可以定义多个目标。若从此列表中选择了一个或多个目标，您可以在“图形显示”窗口的影像选项卡中以粗体格式查看这些目标。
在列表条目上双击修改目标的参数。您可以在测头工具栏上通过选择多个目标行并右键在同一时间修改多个目标。
PC-DMIS 在影像选项卡和 CAD 选项卡中显示目标。可以调整两个视图中的目标大小，但鉴于目标是二维的，因此在影像选项卡上调整更方便，因为此视图采用二维显示零件。
