Realizar un escaneado base de cilindro

Para escanear un elemento de cilindro, seleccione Insertar | Escaneado | Cilindro para abrir la ficha CILINDRO en el cuadro de diálogo ESCANEADO BASE:

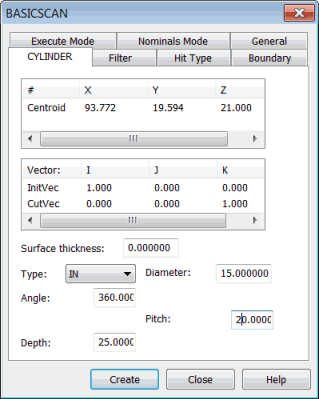

Cuadro de diálogo ESCANEADO BASE - Ficha CILINDRO

Esta ficha toma parámetros como el diámetro y el pitch del cilindro y permite que el controlador ejecute el escaneado.

El método Cilindro:

• Activa la DISTANCIA en la ficha Filtro.

• Activa el tipo VECTOR en la ficha Tipo de contacto.

• No necesita que haya una condición de límite establecida en la ficha Límite.

El parámetro Centroide de la columna Núm controla la ejecución del escaneado. Este punto es el centro del cilindro desde el cual se inicia la ejecución. Puede introducir el centro del cilindro directamente, o bien puede obtenerlo de los datos de la máquina o de CAD.

Definir un escaneado base de cilindro

Puede definir un escaneado base de cilindro de una de estas formas:

• Escriba directamente los valores. Consulte "Escaneado base de cilindro - Método de tecleo de valores".

• Mida físicamente los puntos en el cilindro. Consulte "Escaneado base de cilindro - Método de medición de puntos".

• Haga clic en el cilindro en el modelo de CAD en la ventana gráfica. Consulte el tema "Escaneado base de cilindro - Método de datos de superficie" o el tema "Escaneado base de cilindro - Método de datos de modo alambre".

Una vez creado el escaneado, PC-DMIS lo inserta en la ventana de edición. A continuación se proporciona un ejemplo de una línea de comandos correspondiente al escaneado base de cilindro en la ventana de edición:
