¿Busca dimensiones de FCF GD&T? Si es así, consulte:

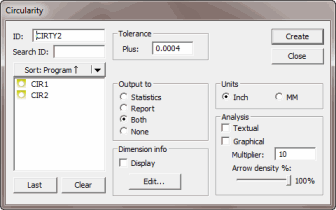

Cuadro de diálogo Dimensión de circularidad
Para determinar la redondez de un elemento se necesita un contacto adicional al número mínimo necesario de contactos para el elemento. Los contactos adicionales proporcionan una mejor representación de la redondez de todo el elemento.
La opción de menú Insertar | Dimensión | Circularidad permite determinar la redondez de un círculo, la esfericidad de una esfera y la conicidad de un cono. Este tipo de dimensión se considera de un solo signo, debido a que se asigna un solo valor de tolerancia positivo.
Para dimensiones Circularidad y Cilindricidad heredadas, así como una línea Rn de dimensión Ubicación, la solución de elemento se utiliza para calcular la dimensión. Por omisión es Cuadrados mínimos. Sin embargo, puede elegir resolver el elemento utilizando los algoritmos de regresión Separación mínima, Máximo inscrito, Mínimo circunscrito o Radio fijo.
Por otro lado, las dimensiones Circularidad y Cilindricidad FCF se calculan utilizando el algoritmo de Chebychev (Mín/Máx) como exige la norma Y14.5. 2 y versiones posteriores se calculan utilizando el algoritmo de Tchebychev (Mín/Máx) como exige la norma Y14.5. Debido al cambio en el cálculo, las dimensiones FCF de circularidad y cilindricidad generalmente producirán un valor algo más bajo que las dimensiones heredadas correspondientes.
Entre las dimensiones de forma FCF que utilizan el algoritmo de Chebychev se incluyen la planitud y la rectitud.
