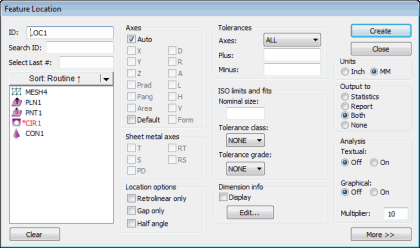

Cuadro de diálogo Ubicar elemento
La opción de menú Insertar | Dimensión | Ubicación permite calcular la distancia entre el elemento y el origen X, Y, Z, en forma paralela a sus respectivos ejes. El diámetro, ángulo y vector del elemento también forman parte del cálculo. En esta sección se trata únicamente el dimensionamiento de las coordenadas o ubicación. Para obtener información sobre las dimensiones de posición, consulte el tema "Dimensionar posición".
La ubicación puede calcularse mediante coordenadas cartesianas o polares, la opción Posición o la aplicación de tolerancias mediante cuadros.
Para cambiar entre coordenadas cartesianas y polares, seleccione ÁngP o RadP en el cuadro de diálogo Ubicar elemento.
Para cambiar entre los métodos de tolerancia POSICIÓN y RECT, consulte la opción de dimensión "Dimensionar posición".
Por omisión, en el cuadro de diálogo está marcada la casilla Automático. Para cambiar el comportamiento por omisión para su rutina de medición, consulte el tema "Ejes por omisión para dimensiones de la ubicación".
Para dimensiones Circularidad y Cilindricidad heredadas, así como una línea Rn de dimensión Ubicación, la solución de elemento se utiliza para calcular la dimensión. Por omisión es Cuadrados mínimos. Sin embargo, puede elegir resolver el elemento utilizando los algoritmos de regresión Separación mínima, Máximo inscrito, Mínimo circunscrito o Radio fijo.
Por otro lado, las dimensiones Circularidad y Cilindricidad FCF se calculan utilizando el algoritmo de Chebychev (Mín/Máx) como exige la norma Y14.5. 2 y versiones posteriores se calculan utilizando el algoritmo de Tchebychev (Mín/Máx) como exige la norma Y14.5. Debido al cambio en el cálculo, las dimensiones FCF de circularidad y cilindricidad generalmente producirán un valor algo más bajo que las dimensiones heredadas correspondientes.
Entre las dimensiones de forma FCF que utilizan el algoritmo de Chebychev se incluyen la planitud y la rectitud.
Más:
Para dimensionar un elemento con la opción UBICACIÓN:
Ejes por omisión para dimensiones de la ubicación
