円筒要素をスキャンするには、以下のように挿入 | スキャン | 円筒を選択してBASICSCANダイアログボックスでCYLINDERタブを開きます。

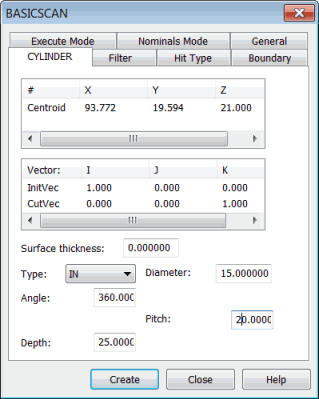

[BASICSCAN]ダイアログ ボックスー[円筒]タブ
このタブは、シリンダの直径とピッチなどのようなパラメーターをとり、コントローラーがスキャンを実行することを可能にします。
円柱法:
[フィルター]タブで距離を有効にします。
ヒットの種類タブに使用するVECTOR型のみを有効にします。
境界タブで境界条件を設定する必要としません。
＃列の重心のパラメータは、スキャンの実行を制御します。このポイントは実行が開始する円筒の中心です。円筒の中心を直接入力することも、測定機またはCADから取得することもできます。
円柱の基本スキャンの定義
次の方法の一つにより、円柱の基本スキャンを定義できます:
値を直接入力します。「円筒の基本スキャン - 値入力の方法」を参照してください。
パーツ上の点を実測します。「円柱の基本スキャン - 測定点法」を参照してください。
グラフィックの表示ウィンドウでCADモデルの円筒をクリックします。「円筒の基本スキャン ー 面データの方法」または「円筒の基本スキャン ー ワイヤーフレームデータの方法」を参照してください。
スキャンが生成されると、それが編集ウィンドウに挿入されます。下記は編集ウィンドウでシリンダの基本スキャンのコマンドラインの例です:
SCN1 =BASICSCAN/CYLINDER,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,25.4,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=360,PITCH=5,DEPTH=0,THICKNESS=0,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
