このチュートリアルでは、50mmステム上に2mmのルビーチップを備えた校正されたPH10MQHインデックス可能なプローブを使用します。ここでの情報は、同様のプローブを選択または作成する方法を説明しています。

[プローブのユーティリティ]ダイアログボックスが開いていない場合は、[挿入|ハードウェアの定義|プローブ選択して、それを開きます。

プローブのユーティリティダイアログボックスで、同様のコンタクトプローブを選択または作成する必要があります。

校正されたプローブチップが表示された[プローブユーティリティ]ダイアログボックス

OKをクリックすると、PC-DMISはそのプローブを使用してパーツを測定します。

プローブの定義方法の詳細については、「プローブの設定と使用」の章の「プローブの定義」を参照してください。

既存のプローブを選択するには

1. [プローブのユーティリティ]ダイアログボックスで、[プローブファイル]一覧のドロップダウン矢印を選択します。

2. プローブを選択します。このトピックの先頭に2つのキャリブレーションされたプローブチップが必要です。校正されたプローブファイルはアクティブなチップリストにあるチップの横に星印がありません。

3. チップT1A0B0を選択します。

4. [OK]をクリックします。

プローブを新規作成するには

[プローブのユーティリティ]ダイアログボックスで、次の手順に従います。この手順では、使用するプローブ、延長子、プローブの先端角度を選択できます。[プローブの説明]一覧には使用可能なプローブのオプションがアルファベット順で表示されます。

1. ダイアログボックスの上部にある[プローブファイル]ボックスに、プローブの名称を入力します。

2. プローブの説明エリアから、プローブが定義されていないというステートメントを選択します。

3. プローブの説明一覧から目的のプローブヘッドを選択し、Enterキーを押します。

4. 「空の接続部＃1」の行を選択し、プローブが作成されるまで必要なプローブのパーツを選択し続けます。

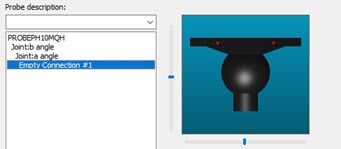

空の接続番号 #1行

5. 完成されたプローブには、このトピックの先頭に記載された2つの校正されたプローブチップが必要です。

6. 完了したら、[OK]ボタンをクリックしてプローブを保存し、[プローブのユーティリティ]ダイアログボックスを閉じます。PC-DMISはこのプローブを指す編集ウィンドウにLOADPROBEコマンドを挿入します。

7. ツールバーのエリアから、設定ツールバーを見つけ、プローブチップ一覧を確認します。定義されたプローブチップもそこに現れます。

また、ウィザードツールバーのProbeWizardアイコン（）をクリックしてプローブウィザードにアクセスし、プローブをそのように定義することもできます。プローブウィザードは、より簡単なインターフェースを使用してプローブを定義するのに役立ちます。
