プローブ チップの校正では、プローブ チップの位置および直径を設定できます。プローブ チップが校正されるまでは、測定ルーチンの実行およびパーツの測定は行えません。ここでは"校正"と"較正"はほぼ同じ意味です。
校正プロセスを開始するには以下の手順に従います。
プローブのユーティリティダイアログボックス(挿入 | ハードウェアの定義| プローブ)から、アクティブなチップの一覧に目的のチップ角度があるか確認します。
リストから校正するプローブチップを選択します。
測定をクリックしてプローブの測定ダイアログボックスを表示します。
自動プローブ交換装置があり、現在アクティブなプローブファイルがプローブヘッドのプローブ構成でない場合、PC-DMISは現在ロードされているプローブ構成から必要なプローブ構成に自動的に切り換わります。

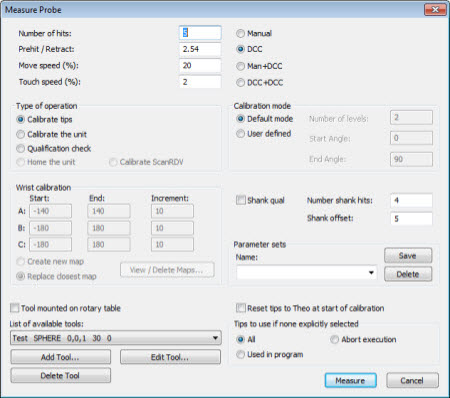

測定プローブダイアログ ボックス
[プローブの測定]ダイアログボックスには、プローブ認定測定に適用される設定が表示されます。ご希望の選択がされると、[測定]をクリックして開始します。
校正前の必要条件
校正手順を開始する前に、認証ツールを定義する必要があります。ツールでされる測定のタイプはツールのタイプ(通常SPHERE)、およびチップのタイプ(BALL、DISK、TAPER、SHANK、OPTICAL)に頼っています。
使用可能なツール一覧から認定ツールを選択します。
[ツールを追加]ボタンをクリックして、使用可能なツールの一覧に追加する新しい認定ツールを定義します。
[ツールの編集]ボタンをクリックして、選択した認定ツールの構成を変更します。
[ツールの削除]ボタンをクリックして、選択した認定ツールを削除します。
校正の開始
PC-DMISは、認定ツールが移動されたかどうかを尋ねる2種類のメッセージのうちの1つを表示します。種類は、認定ツールを見つけるためにDCCヒットを使用する測定機の能力によって異なります。
はい/いいえ メッセージボックス
PC-DMISは、DCCヒットを使用して認定ツールを見つける機能をサポートしていない測定機（手動のみの測定機など）に対してこのメッセージボックスを表示します。
校正ツールが移動されたか、またはCMMのゼロ点が変更されたことがありますか。警告：先端TIP1に回転しようとしています。
Yes No
[校正ツールが移動済み] ダイアログ ボックス

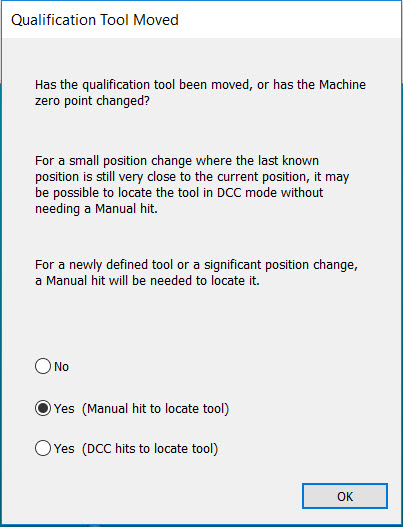

認定ツール移動ダイアログボックスは測定機およびプローブ構成がDCCのヒットを使用して校正ツールを位置付ける機能をサポートする場合にPC-DMISに表示されます:
[校正ツールが移動済み] ダイアログボックス
ユーザーがいいえを選択した場合も、PC-DMISはまた実行ダイアログ ボックスを表示します。しかし、それらが（手動モードに動作するような場合）選択された測定方法に適切ではないなら、それはどんな手動のヒットでも必要としません。
[[はい（ツールを検索する手動ヒット）が選択されると、PC-DMISは、実行ダイアログボックスが表示されます。それはユーザが校正処理を続行する前に、（ツールの種類に応じて）手動モードで1つ以上のヒットを取ることが必要です。
[はい (DCC ヒットでツールを位置付け)] を選択した場合、PC-DMIS は[実行] ダイアログ ボックスを表示し、DCCヒットを使用して校正ツールの位置付けを自動的に行います。校正ツールを前回とほぼ同じ位置に再配置した場合にこのオプションを使用できます。
校正中のブリッジCMMの脚衝突チェックについて

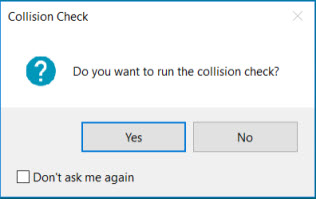

この時点で、PC-DMISは[衝突チェック]ダイアログボックスを表示します。それは足の衝突チェックを実行したいかどうか尋ねます：
[衝突をチェック]ダイアログボックス - 衝突のチェックメッセージ
いいえを選択すると、PC-DMISは標準の校正ルーチンを続行します（足の衝突チェックは実行されません）。

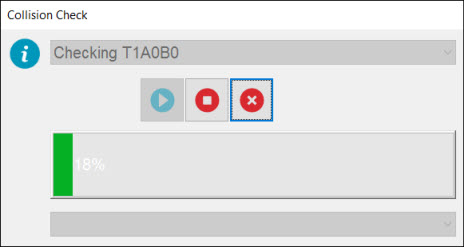

はいと答えた場合、PC-DMISは設定のオプションダイアログボックスのパーツ/測定機タブのCMM の極限エリアで現在の制限との衝突を確認します。必要に応じて、PC-DMISは安全対策を追加します。PC-DMISは、現在チェックしている測定子の名前とともに[衝突のチェック]ダイアログボックスを表示します：
[衝突のチェック]ダイアログボックス - 測定子名
足の衝突チェックの実行には数秒かかります。時間は選択した測定子の数によって異なります。チェックを停止またはキャンセルするには、[停止]または[キャンセル]ボタンを使用します。必要に応じて、PC-DMISは安全動作を追加し（必要に応じて測定子を撤回する）、CMMの脚とゲージとの衝突の可能性を回避します（PC-DMISは水平/デュアルアームで複数のゲージをサポートします）。
PC-DMISは足の衝突チェックを実行した後、必要に応じて安全動作で改善された校正のルーチンを実行します。
いくつかの状況では、足の衝突チェックは衝突を引き起こすいくつかの探針先端回転をそれが自動的に解決できないことを見つけるかもしれません。このような場合、校正は安全に実行できず、PC-DMISは校正を中断します。「調整できません」というメッセージが表示され、問題のある測定子名が一覧表示されます。
脚衝突チェックは、[プローブユーティリティ] ダイアログボックスまたは AUTOCALIBRATE コマンドから直接校正ルーチンを実行し、ブリッジマシンの場合など、垂直校正ツールを所持しているときに使用できます。脚衝突オプションはスタープローブとレーザーセンサーでは使用できず、「自動化」機能には対応していません。
測定が完了された場合
測定が完了したら、PC-DMISはプローブのタイプ、使用したツール、および要求された操作に対して適切に校正結果を計算します。[校正ツールが移動]ダイアログボックスにある２つの[はい]オプションの違いは、測定中に手動ヒットが必要どうかということのみに影響します。測定後の計算については、どちらの [はい] オプションも同じです。
校正後、各チップの簡単な要約が [プローブユーティリティ] ダイアログボックスの [アクティブチップ一覧] に表示されます。また、ダイアログボックスの [結果] ボタンをクリックすると詳細な校正結果が表示されます。
再校正
一般的に、PC-DMISがプローブ チップの再校正の必要性を知らせることはありません。プローブの設定を変更した場合は必ず再校正を実行してください。
