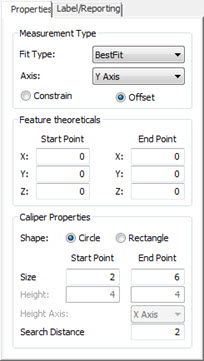

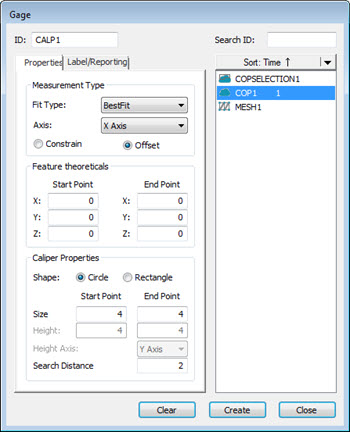

ゲージダイアログボックス - プロパティタブ

ゲージダイアログボックスのプロパティタブには、次のセクションがあります：

測定タイプ

フィットタイプ：ドロップダウン矢印をクリックして下記のオプションを表示します:

MaxFit: これはデフォルト設定です。先端のサイズと探索距離を使用して、キャリパーの終点は選択したサーフェス上の高い点で停止します。キャリパー軸に沿った探索距離は、関連する点を決定するために使用される。

BestFit: キャリパーチップのサイズと検索距離に含まれるすべてのデータポイントに、最も適合する最小の四角形フィットが適用されます。キャリパーの長さを決定するために、得られた最良適合点が使用されます。この代替方法は、スキャンデータに「ノイズ」が含まれている場合に使用できますが、ポイントクラウドまたはメッシュ内にキャリパーが表示される可能性があります。

軸： キャリパーは、X軸、Y軸、またはZ軸に沿って構成できます。選択した最初のサーフェスに対して法線を作成するには、平行を選択します。制約なし（2点間の3D距離）を適用するには、[なし]を選択します。

制約: このオプションを選択すると、選択した軸に沿って2つの端点が互いに正確に対向します。

オフセット: このオプションを選択すると、2つのエンドポイントの位置を相互にずらすことができます。測定された長さは選択された軸に沿ったままになります。

理論上の幾何学要素

開始点: このオプションは、キャリパーの開始位置のXYZ座標位置です。

終了点: このオプションは、キャリパーの終了位置のXYZ座標位置です。

キャリパーのプロパティ

形状: 適切な先端形状、円（デフォルト）または長方形を選択します。長方形を選択すると、高さと高さの軸オプションは有効になります。

[長方形]オプションは、[測定タイプ]セクションから[X軸]、[Y軸]、または[Z軸]オプションを選択した場合のみに有効です。[平行]または[無し]を選択すると、長方形オプションは無効になります。

サイズ / 幅: キャリパには様々なサイズの開始および終了チップが付いています。円チップのサイズ開始点および終了点値または方形チップの幅開始点および終了点値を入力します。距離が計算されると、先端はキャリパーと同じように最上部点に停止します。

高さ: これらの値は方形チップの開始点および終了点の高さを定義します。高さのサイズは、選択した軸に沿って実行されます。このオプションは方形キャピラーでのみ有効です。

高さ軸: リストからオプションを選択して、矩形の回転を制御する軸を設定します。このオプションは方形キャピラーでのみ有効です。

検索距離: この値は、選択された点の両側の公称値からの距離を定義します。キャリパー先端の形状に沿う検索距離が円筒形のゾーンを作成します。このゾーン内のすべてのデータが評価され、キャリパーの最上部点が決定されます。

詳しくは、「キャピラーの作成」トピックを参照してください。

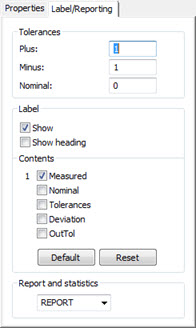

ゲージダイアログ ボックス - ラベル/レポートタブ

ゲージダイアログボックスのラベル/レポートタブには、次のセクションがあります：

公差セクション

デフォルトのキャリパー公差値は、寸法色スケールで定義されます。詳細については、 PC-DMIS Core ドキュメントの「寸法色の編集」を参照してください。

公差セクションでは、キャリパーの長さに正と負の公差値を入力できます。

プラス、マイナス、設計上の公差を入力するには

1. [プラス]ボックスにプラスの公差の値を入力します。

2. [負]ボックスに負の公差の値を入力します。

CADモデルが使用された場合、公称（理論上）のキャリパー長さはCADから決定されます。CADモデルを使用しない場合、公称値は初期測定値で更新されます。公称値を編集することができます。

ラベル セクション

表示チェックボックス：このチェックボックスをオンにすると、グラフィック表示ウィンドウにキャリパーのラベルとグラフィックが表示されます。

見出しを表示チェックボックス：キャリパーラベルの行見出しと列見出しの表示を切り替えます。このチェックボックスをオンにすると、ラベルの行見出しと列見出しが表示されます。

目次 エリア

次のチェックボックスを選択した順序によって、ラベルに表示される順序が決まります。順位番号は、選択された各アイテムの左側に表示されます。チェックボックスをオフにすると、選択された残りのチェックボックスの順位番号が並べ替えられます。

測定値チェックボックス：このチェックボックスをオンにすると、測定データがラベルに表示されます。

公称チェックボックス：このチェックボックスをオンにすると、公称データがラベルに表示されます。

[公差]チェックボックス：このチェックボックスをオンにすると、公差のデータがラベルに表示されます。

偏差チェックボックス：このチェックボックスをオンにすると、測定値と公称値の偏差データがラベルに表示されます。

許容範囲外チェックボックス：このチェックボックスをオンにすると、許容範囲外のデータがラベルに表示されます。

デフォルトボタン - これをクリックして、デフォルトとしてチェックボックスの現時点の選択を設定します。

リセットボタン：コンテンツエリアのすべてのチェックボックスをオフにします。次に、ソフトウェアが実測値を示す自動設定の構成にセクションをリセットします。

レポートおよび統計セクション

このセクションから、オプションを使用して出力結果を制御できます。

統計 – 出力を統計ファイルに送信する

レポート – 出力を検査レポートに送信する

両方 –出力を検査レポートおよび統計ファイルの両方に送信する

なし – 出力をどこにも送信しない

PC- DMISがコマンドを実行すると、結果が指定された出力に送信されます。

[統計]または[両方] オプションを選択した場合、結果を統計ファイルに送信するために、先行する[STATS/ON] コマンドが編集ウインドウ内に存在している必要があります。

テキスト形式の出力に表示される項目は、測定プログラムの寸法形式コマンドで定義されます。詳細については、PC-DMIS Coreドキュメントの「寸法形式」を参照してください。
