メッシュ/CADアライメントの作成

CADアラインメントに対するメッシュを作成するには、以下の操作を行います:

  1. グラフィック表示ウィンドウにインポートされたCADモデルがあり、測定ルーチンに MESHコマンドがあることを確認します。これらの要素はメッシュをCADに整列するのに必要です。

  2. [挿入|メッシュ| 整列]メニューオプションを選択するか、またはメッシュツールバーのメッシュ整列ボタン（）を選択します。編集ウィンドウのコマンドモードで ALIGNMENT/START および ALIGNMENT/END コマンドの間に MESHCADBF コマンドを入力しても、このダイアログボックスにアクセスできます。[メッシュ/CADの整列]ダイアログボックスが開きます：

メッシュ/CADアライメントダイアログボックス

メッシュ/CADアライメントダイアログボックスの完全な説明については、PC-DMIS Laser ドキュメントのトピック「メッシュ/CADアラインメントダイアログボックスの説明」を参照してください。

  1. CADモデルとメッシュの一時的な分割画面ビューがグラフィック表示ウィンドウに表示されます。この分割画面ビューを使用してアラインメントの様子を視覚的に見ることができます。[基準]ドロップダウンリストから、基準点を選択します。通常、CADモデル自体または定義されたメッシュのいずれかが使用可能です。メッシュは選択された参照に整列されます。

トップビューにCADモデルを、ボトムビューにメッシュを表示した分割画面ビュー

  1. 測定プログラムに複数のメッシュがある場合、メッシュリストからメッシュを選択してください。

  2. アラインメントを実行します:

  1. 自動セクションにある計算ボタンをクリックします。これは、パーツの外面を完全にスキャンする場合にのみ使用してください。これはメッシュのCADへのアライメントを自動的に実行し、生成時にアライメント上での微調整も実行します。

  2. 自動計算が良好なアライメントを計算しない場合、点のペアエリアを使用して大まかなアライメントを実行します。これによって、メッシュがCADに近くない場合、十分に近くなります。次に必要に応じて、さらにアライメントを微調整します。メッシュが不完全である場合、あるいは固定治具、テーブルまたはその他の同様な要素に属するスキャンされたデータを含む場合、このタイプのアライメントを使用する必要があります。

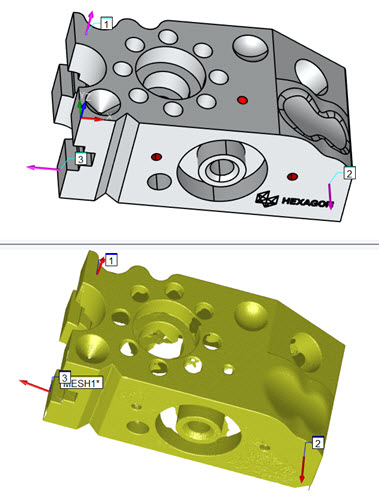

  1. メッシュ上で希望の数の点をクリックします。

  2. CAD モデルの上で対応する位置をクリックします。

  3. モデルおよびメッシュの様々な領域の周囲で取得する点が多いほど、大まかなアライメントが良好になります。

  4. 計算をクリックして大まかなアラインメントを作成します。

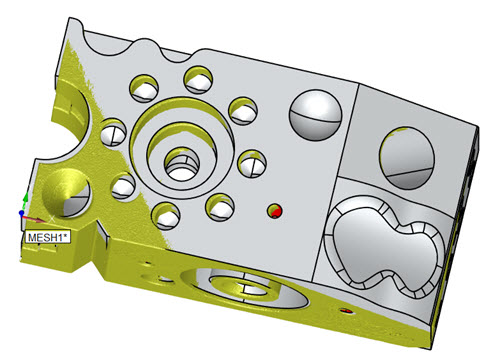

  1. 次に、アラインメントを調整する場合は常に、[アラインメントを調整]領域を使用します。これにより、メッシュがCADモデルに近づきます。十分に微調整されたアラインメントを得るには、メッシュ点が最初の大まかなアラインメントを介してCAD点に十分に接近している必要があります。

  1. 点の総数ボックスで、繰り返しごとに使用するランダムなサンプル点の総数を定義します。

  2. [最大反復回数]ボックスで、反復回数を定義します。

  3. [最大標準偏差]ボックスで、メッシュ内の点とCADモデル間の自動整列実行の最大標準偏差を定義します。自動アラインメントコマンド実行時に、メッシュ/CADの逸脱の標準偏差が定義された最大値より大きい場合、点のペアを選択してより良好なアラインメントを得ることができます。デフォルト値は -1 で、無限の許容標準偏差に相当します。

  4. 最適化ルーチンで使用するためにCADからの点の最大距離を定義します。デフォルト値は０です。この場合、メッシュのサイズに基づいた内部最大距離が使用されます。

  5. 計算をクリックしてアラインメントを微調整します。

  1. メッシュの一部がCADに十分に整列されていない場合、[元に戻す] ボタンをクリックして同じタイプで追加のパラメータを持つアラインメントを使用して再計算したり、あるいは別のアラインメントを試すことができます。

  2. 板金パーツを表す面モデルがあり、オフセット面に整列したい場合は、板金パーツの一定厚さを表すオフセット値を定義します。

  3. 結果エリアを使用して、メッシュがCADに十分に整列しているかどうかを調べます。必要に応じてオフセットまたはアラインメントの精製値を変更してアラインメントを改善します。変更する場合は、必ず計算ボタンをクリックして新しい値でアラインメントを再生成してください。

  4. アラインメントの結果に満足したら、[作成] をクリックします。PC-DMISは一時的な分割画面ビューを閉じ、編集ウィンドウにMESHCADBFコマンドを配置します。「ウィンドウの編集」コマンドの詳細については、「MESHCADBFコマンド・モード・テキストの説明」のトピックを参照してください。

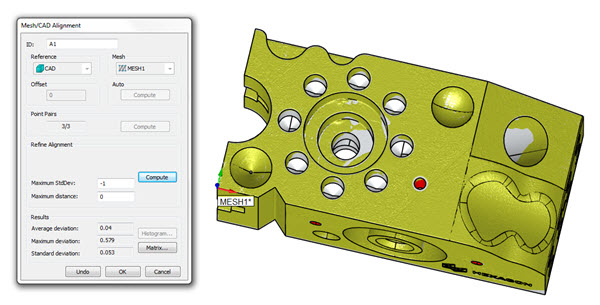

完了したメッシュのCADへのアライメントの例
