1. メインメニューから挿入|メッシュ|要素を選択して、メッシュコマンドダイアログボックスを表示します。メッシュツールバー（表示|ツールバー|メッシュ）のメッシュボタン（）からこのオプションにアクセスすることもできます。PC-DMISはメッシュコマンドダイアログボックスを表示します。

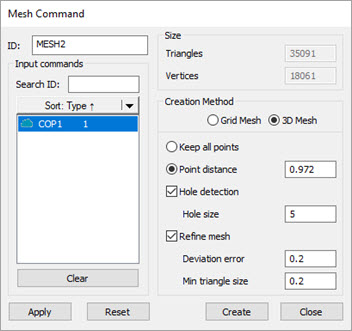

[メッシュコマンド] ダイアログボックス - 3Dメッシュ作成法

2. リストから一緒にメッシュ(嚙み合わ)される要素とポイントクラウドを選択します。

3. 作成方法セクションから3Dメッシュオプションを選択します。

4. 必要に応じてメッシュ･パラメータセクションでオプションを更新します:

• すべての点を保持 - このオプションを選択すると、PC-DMISはポイントクラウドのすべての点を使用してメッシュを作成します。

すべてのポイントを保持オプションを選択すると、PC-DMISはポイントクラウドをメッシュするのにより多くの処理時間を必要とします。

• 点間距離 - この値は、メッシュ内の各三角形の頂点を作成するためにソフトウェアが使用する隣接点間の最小距離を定義します。

[点間距離]オプションがデフォルトの推奨設定です。このオプションを選択すると、PC-DMISはこのサイズの「グリッド」をメッシュ上に投影し、各グリッド要素の中で最高点のみを取ります。

• 穴を検出チェックボックス - これをマークすると、PC-DMISはエッジのサイズ値に基づいて点を排除するタイミングを決定します。

• 穴のサイズ - この設定はスキャン中の最小穴またはギャップサイズを定義します。このオプションについて詳しくは、本ドキュメントの「データフィルタリングエリア」トピックを参照してください。

• メッシュの調整チェックボックス - このチェックボックスをオンにすると、作成されるメッシュが次のように調整されます：

• 偏差 - 入力される値は、点がメッシュ構造から逸脱してもメッシュに包含されていることが可能な距離を決定します。

• 最小三角形サイズ - 入力される値は、三角形が評価される点に基づくことが可能な最小サイズを決定します。

5. 適用をクリックしてメッシュコマンドダイアログボックスで実行される変ｒ更を適用します。作成をクリックして新規メッシュコマンドを生成します。

1. メインメニューから挿入|メッシュ|要素を選択して、メッシュコマンドダイアログボックスを表示します。メッシュツールバー（表示|ツールバー|メッシュ）のメッシュボタン（）からこのオプションにアクセスすることもできます。PC-DMISはメッシュコマンドダイアログボックスを表示します。

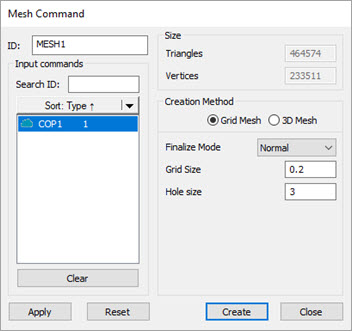

[メッシュコマンド] ダイアログボックス - グリッドメッシュ作成法

サイズセクションでは、メッシュ要素で定義される三角形と頂点の数について詳述しています。

作成方法セクションでは、グリッドメッシュまたは3Dメッシュ作成法のいずれかを選択できます。

2. リストから一緒にメッシュ(嚙み合わ)される要素とポイントクラウドを選択します。

3. 作成方法セクションからグリッドメッシュオプションを選択します。

4. 仕上げモードオプションを一覧から選択します。選択したオプションはPC-DMISがメッシュ表示を減らしてスムージング (平滑化) する量を定義します。利用可能なオプションは以下の通りです。

• 正確 (最小量のスムージング)

• 垂線

• スムーズ (平滑化)最大量のスムージング)。

このオプションについて詳しくは、本ドキュメントの「ポイントクラウド表示エリア」トピックを参照してください。

5. グリッドサイズ値を入力します。この値はメッシュ表示グリッドの各三角形のサイズを定義します。このオプションについて詳しくは、本ドキュメントの「ポイントクラウド表示エリア」トピックを参照してください。

6. 穴サイズ値を入力します。この設定はスキャン中の最小の穴またはギャップサイズを定義します。このオプションについて詳しくは、本ドキュメントの「データフィルタリングエリア」トピックを参照してください。

7. 適用をクリックしてメッシュコマンドダイアログボックスで実行される変ｒ更を適用します。作成をクリックして新規グリッドメッシュコマンドを生成します。
