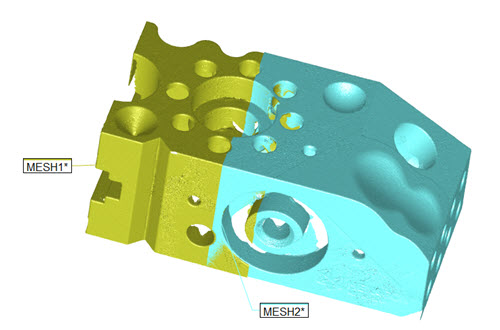

メッシュ間の整列機能では、重複を持つ2つの異なる参照フレームで収集されたあるメッシュを別のメッシュに最適に整列することができます。典型例は2つの点群コマンドにおける2つのスキャンであり、同じパート方向でスキャンできないパートの領域を表します。
整列は2段階で行われます:
おおまかなアライメント。この場合、2つのメッシュの重複領域にある点のペアが選択されます。
参照メッシュにできるだけ近い2番目のメッシュが得られる正確な最適化。
メッシュアラインメントに対するメッシュを作成するには以下の操作を行います。
整列に使用している測定プログラムに2つ以上のメッシュコマンドがあることを確認します。これらの要素は2つのメッシュを整列するのに必要です。
挿入 | メッシュ | アライメント メニューオプションを選択します。編集ウィンドウのコマンドモードで ALIGNMENT/START および ALIGNMENT/END コマンドの間に MESHMESHBF コマンドを入力しても、このダイアログボックスにアクセスできます。ダイアログボックスが表示されます:

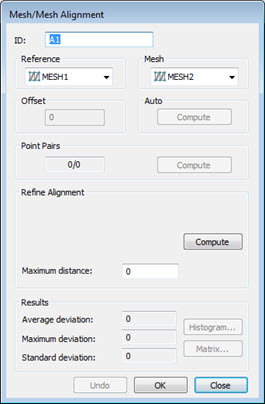

メッシュ/メッシュアライメントダイアログボックス
このダイアログボックスの完全な説明については、トピック「メッシュ/CADアラインメントダイアログボックスの説明」を参照してください。
この２メッシュの一時的な分割画面ビューがグラフィック表示ウィンドウに表示されます。この表示を使用してアラインメントの様子を視覚的に見ることができます。参照ドロップダウンリストから参照点として使用される最初のメッシュを選択します。

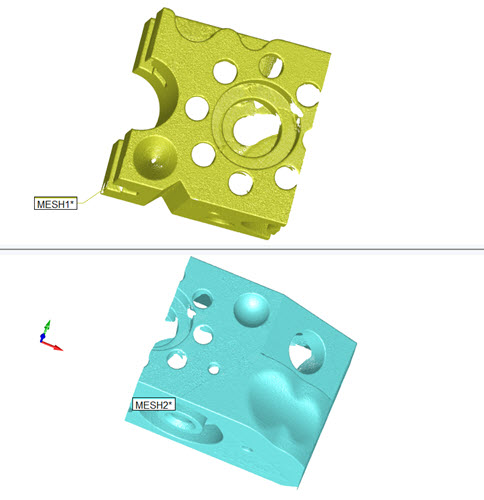

メッシュアラインメントにメッシュを表示する分割画面ビュー
マウスを使用して必要に応じて各ビューを操作し、方向を変えて点のペアを作成します。
アラインメントを実行します:
自動セクションにある計算ボタンをクリックします。これはパートの外面をフルスキャンするとき以外は使用しないでください。これはメッシュの参照メッシュへのアライメントを自動的に実行し、生成時にアライメント上での微調整も実行します。
自動計算が良好なアライメントを計算しない場合、点のペアエリアを使用して大まかなアライメントを実行します。これによって、メッシュが互いに十分に近づきます。次に必要に応じて、さらにアライメントを微調整します。メッシュが不完全である場合、あるいは固定治具、テーブルまたはその他の同様な要素に属するスキャンされたデータを含む場合、このタイプのアライメントを使用する必要があります。
重複領域上の各メッシュで希望の数の点 (3ペア以上) をクリックします。2メッシュの重複領域上の点「のみ」をクリックします。
メッシュの重複領域の周囲で取得する点が多いほどアラインメントが改善します。計算をクリックして大まかなアラインメントを作成します。
次に、アラインメントを微調整したいときには常に、アラインメントの微調整エリアを使用して、２つのメッシュをお互いに接近させます。十分に微調整されたアラインメントを得るには、２つのメッシュ点が最初の大まかなアラインメントによって、互いに十分に接近している必要があります。
最大距離ボックスを使って２つのメッシュに点間の最大距離を定義します。デフォルト値は0 (ゼロ) です。デフォルト値を使用する場合、PC-DMISはメッシュの測定に関連する内部デフォルト値を使用します。
計算をクリックしてアラインメントを微調整します。
1つのメッシュの一部がCADに十分に整列されていない場合、[元に戻す] ボタンをクリックして同じタイプで追加のパラメータを持つアラインメントを使用して再計算したり、別のアラインメントを試すことができます。
アラインメントの結果に満足したら、[作成] をクリックします。PC-DMISは一時的な分割画面ビューを閉じ、編集ウィンドウにMMESHMESHBFコマンドを配置します。MESHMESHBFコマンドについて詳しくは、PC-DMIS Laser ドキュメントの「MESHMESHBFコマンドモードテキスト」トピックを参照してください。
