直径: - このボックスの値は円筒の直径を定義します。
長さ - このボックスの値は円筒の軸の長さ (高さ) を指定します。長さのパラメータは理論値としてのみ有効です。ソフトウェアは実際の長さを測定しません。
内側/外側 - このパラメータは円筒が内側円筒 (穴) か外側円筒 (突起を含む) かどうかを定義します。
他のレーザー自動要素と異なり、[プローブツールボックス]の[レーザースキャンプロパティ] タブにあるオーバースキャン の値に対しては、負の値を使用する必要があります。
これは、円筒領域の測定を円筒軸に沿うよう制限します。
深さ - このパラメータは円筒の外側直径 (外側円筒) または円筒の中心軸 (内側円筒) に関連するレーザーの焦点の位置をコントロールします。これにより、レーザーが円筒面にどれだけ遠く、または近くにあるかを指定することでレーザーストライプが円筒面にどのように照射されるかをコントロールできます。内側要素で深さが 0 とは、レーザーセンサの中心が円筒の中心軸上にあるという意味です。外側要素では、外側円筒の表面上にあるという意味です。
深さの値が負の場合、レーザーセンサの中心は円筒の表面から離れる方向に移動します。
深さの値が正の場合、レーザーセンサの中心は円筒の表面に向かって移動します。
中心オフセット - この値は突起の円筒部分の中心を特定します。
検索長さ - この値は円筒部分の長さを特定します。
深さは、デフォルトで突出端なしの平面要素にゼロになります。パーツ描画からの特別な要件がある場合は、これを別の値に変更する必要があるだけです。そうでない場合、PC-DMIS は指定された深さに点を位置決めしようとします。これは要素の抽出モジュールで要素計算エラーを起こします。
内側円筒の例

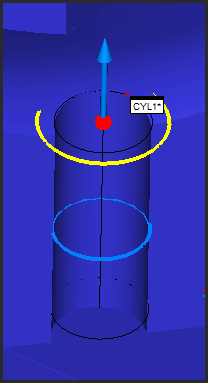

次を示す内側円筒の例:
深さ (青い円)
長さ (底部黒い円)
中心点 (黄色円)
外部円筒の例

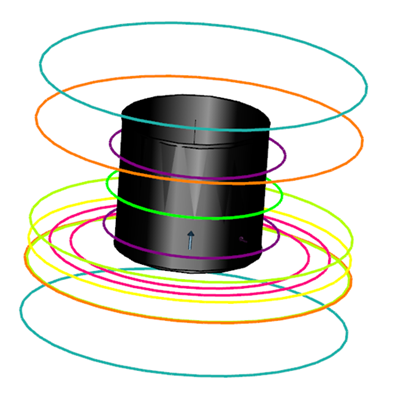

次を示す突起円筒の例:
検索の長さ（紫の円）
センターオフセット（ライムグリーン円）
点分離（オレンジ円）
中心点 (黄色円)
クリッピング平面（浅緑の円）
オーバースキャン（海緑色円）
リングバンド（ピンク円）
