粗さスキャンコマンド (RGHSCN)の実行パラメータを設定するには、粗さスキャンダイアログボックスで実行タブを選択します (挿入|スキャン|粗さ)。

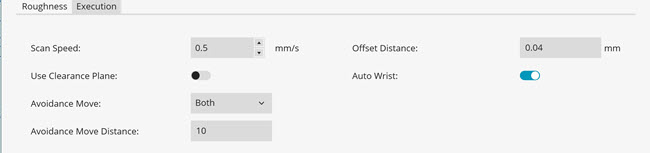

[実行]タブ
スキャン速度リスト - PROFILER Rセンサーがパートをスキャンできる速度を選択します。このセンサーの詳細については、「PROFILER R粗さセンサー」を参照してください。
オフセット距離ボックス - オフセット距離は、スキャン中にプローブがパートに保持される力を決定します。通常、この距離はユーザーの機械のプローブヘッドの種類に対する推奨値と同一に設定されます。機械とそのパラメータに精通していない場合は、オフセット距離を変更しないでください。
クリアランス平面の使用スイッチ - このスイッチは測定ルーチンでクリアランス平面が有効な場合に使用できます。このスイッチをオンにすると、「Roughness Scan (粗さスキャン)」コマンドは、編集ウィンドウの「Roughness Scan (粗さスキャン)」コマンドの直前に「Move Clear Plane (移動クリア平面)」コマンド (移動/クリア平面) を追加します。このコマンドについて詳しくは、PC-DMIS Core ドキュメントの「移動コマンドの挿入」章にある「移動クリア平面コマンドの挿入」トピックを参照してください。
回避移動 リスト - 下記のような回避移動を選択します。
無し - その時点の要素に使用される回避移動はありません。
両方：PC-DMISが支持点を測定する前に、最初に支持点上方の指定された距離に移動し、粗さスキャン後に支持点上方の指定された距離に移動します。
前 - PC-DMISが支持点を測定する前に、最初に支持点上方の指定された距離に移動します。
後 - PC-DMISは粗さスキャン実行後に、支持点上方の指定された距離に移動します。
回避移動距離ボックス-このボックスに入力する値は、実行中にプローブが移動するサポート点より上の距離を定義します。
自動リストスイッチ – このスイッチをオンにすると、PC-DMISはリストの最適な A および B 角度を計算して、粗さを測定します。このスイッチがオンに設定されており、水平センサーを使用する回転テーブルがある場合、自動リストは A、B、およびRT 角度 W の組み合わせを計算します。PC-DMISは、必要なヒントと Move/Rotab コマンドを粗さスキャンコマンドの上に挿入します。このスイッチをオフにすると、PC-DMISは必要な最適角度を計算しません。
このオプションは平面タイプにのみ使用されます。このオプションを使用して、小さな穴の内側の粗さを測定することはできません。
回転テーブル
粗さスキャンコマンドは、90TR（水平）タイプのセンサーでの回転テーブルの使用をサポートしています。粗さスキャンコマンドは、目的の粗さスキャンのために、回転テーブルとA角度およびB角度の最適な組み合わせを決定します。回転テーブルを使用すると、部品のほとんどの表面の粗さを測定できます。
回転テーブルを使用するには、次の項目を設定する必要があります。
PC-DMISで回転テーブルを定義する必要があります（詳細については、編集|環境設定|セットアップを参照）
IGNOREROTABコマンドはオフに設定する必要があります。
IGNOREROTAB/OFF
[粗さスキャン]ダイアログボックスの[実行]タブで[自動手首]スイッチを[オン]に設定する必要があります。
上記のように粗さスキャンを作成すると、PC-DMISは必要に応じてMOVEROTABコマンドを挿入します。
PC-DMISは、最初に回転テーブルの現在位置で角度を見つけようとします。目的の粗さスキャンを測定するためのセンサーの物理的なAおよびB角度位置がない場合、PC-DMISはAおよびB角度位置と組み合わせて回転テーブルの位置を見つけようとし、粗さを測定します。
クリアランス平面を使用スイッチがONに設定されている場合、ソフトウェアはMove/Rotabコマンドの前にMove/Clearplaneコマンドを挿入します。
