フォーカスグラフの結果が不良な [フォーカス] タブを表示するプローブツールボックス。

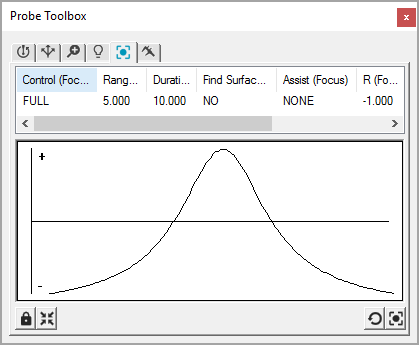

良好なフォーカスグラフは逆さにした U のような丸みを帯びた曲線を示します。
[フォーカス] タブでは、グラフィック表示ウィンドウで定義した矩形領域内でパートのフォーカスを直ちに実行できます。このオプションを使用するとき、ソフトウェアは測定ルーチンのコマンドを生成しません。
フォーカスを実行するには、ウィンドウの [Vision] タブを使用して矩形のターゲットをパートの一目的の部分の上へ移動またはサイズ変更し、[フォーカス] ボタンのうちの1つを選択します。測定機がターゲットの指定のエリアへフォーカスし、最適なフォーカス位置を [Vision] タブのオーバーレイとして表示し、グラフにフォーカス曲線を表示します。
二重パスを選択した場合、グラフには最初のパスは表示されず、2番目のパスのみが表示されます。
最適なフォーカス精度と再現性を実現するには、フォーカスは利用可能な最大倍率で行われる必要があります。
[ヒットターゲット] タブで特定要素のフォーカスパラメータを設定し、[フォーカスパラメータの設定] を選択します。「プローブツールボックス:[ヒットターゲット] タブ」を参照してください。
警告およびエラーが [Vision] タブに表示され、フォーカスの正常実行を示してフィードバックを提供します。
警告プレフィックスが表示される場合、フォーカス値は計算されていますが、警告テキストを考慮に入れることによって精度を向上させることができます。速度が速すぎる場合、フォーカスの矩形が小さすぎる場合、または倍率が十分に大きくない場合、警告が表示されます。
エラープレフィックスが表示される場合、フォーカス計算は行なわれていません。PC-DMIS Vision は以前のフォーカス位置へのフォーカス計算値を復元します。
