ゲージでプローブ読み取りの使用

測定結果がプローブ読み出しに表示されるため、プローブ読み出しの基本機能を理解することがゲージで使用するために不可欠です。

次のいずれかの操作を行って、プローブの読み出しを開くことができます：

• Ctrl + Wを押します。

• プローブツールボックス ダイアログボックスの位置プローブタブから、プローブ計測値 を選択します。

• ビュー| 他のウィンドウ| プローブ計測値 メニューオプションを選択してください。

プローブ読み取りウィンドウの理解

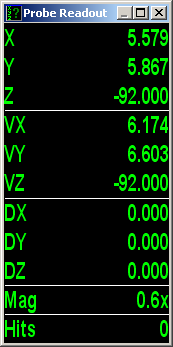

プローブ読み取りウィンドウ

• XYZ 現在の位置の原点と関係つけるFOV センター の場所です。

• VX、VYおよびVZは現在のアライメント原点からのゲージ位置です。ゲージの中心が視界 (FOV) 内部にある場合、XYZとVX、VYおよびVZの値は同じです。左マウスボタンを使用して、必要な位置にゲージを個別にドラッグしてください。

• DX、 DYおよびDZがゲージで使用されて、相対距離を表します。これらの値は現在のアライメント原点とは独立で、プローブツールボックスのゼロ測定値DXYZボタン ()を使用して個別にゼロにすることができます。プローブツールボックスが閉じている場合、ウィンドウで右クリックして、ポップアップメニューからゼロ測定値DXYZ をクリックすることができます。

本章で記載されているゲージの例では、下記のようにプローブ計測値を変更します:

1. プローブ計測値 ウィンドウを右クリックしてポップアップメニューからセットアップ をクリックしてください。

2. 以下のオプションをクリックしてください:

プローブの位置

画面に現在のプローブ位置を表示

ターゲットまでの距離

ゲージがアクティブなときにDX、DYおよびDZ値を個別にゼロにするには、ゼロ計測値DXYZオプションを選択します。

3. OK を押して保存して閉じます。
