그래픽 디스플레이 창의 샘플 라이브 뷰
소프트웨어가 온라인 모드로 있는 경우, 비전 탭은 비디오 카메라에서 실제 "실시간" 뷰를 보여준다.
소프트웨어가 오프라인 모드로 있다면, 비전 탭은 로드된 CAD 이미지를 기반으로, 비디오 카메라가 보는 "가상의" 뷰를 보여준다. 그것은 도형과 조명을 또한 보여준다. 이 절차는 CAD 카메라라고 불리운다.
가상 라이브 뷰 (CAD 카메라)
이미지를 오른쪽 버튼으로 클릭하고 포인터를 끌 수 있다. 이것은 FOV 를 부품의 새 위치로 배치할 수 있도록 기본적으로 이미지를 카메라의 아래로 끌어온다. 이 기능은 DCC 기계에서만 또는 오프라인 일때 작동한다.
라이브 뷰의 특성 보여주기
라이브 뷰로 측정 루틴의 특성을 보여줄 수 있다.

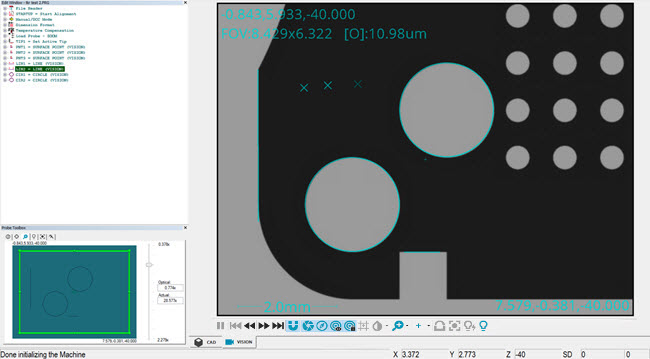

라이브 뷰에 보여진 특성의 예
모든 특성은 카메라 이미지와 거의 동일한 벡터 및 Z 위치가 있어야한다.
라이브 뷰로 특성을 보여주기위해, 라이브 뷰 설정 대화상자(수정 | 그래픽 디스플레이 창 | 라이브 뷰 설정)에서 특성 보여주기 표시란 옵션을 선택한다.
특정 조건 하에서, 측정 루틴의 특성은 라이브 뷰에서 그려지지 않는다. 이것은 맥락에서 벗어난 정보를 그리거나 너무 많은 정보로 라이브 뷰를 어지럽히는 것을 방지하기 위해 수행된다.
이들 조건은 다음과 같다:
측정 루틴의 실행 중.
라이브 뷰에서 게이지가 활성화되었을때. 그런 다음 게이지를 특성으로 이동하고 그것을 오버레이 없이 방해 받지않고 사용할 수 있다.
초점을 맞추는 동안.
조명 오버레이가 활성화되었을때.
특성을 수정하는 동안 측정되거나 필터된 점이 보여질 때. 이것은 오버레이가 방해받지 않고 측정된 지점을 볼 수 있게 한다.
2D 프로파일 기록 중.
그외:
